Teledyne Photon Machines – Ablation laser LSX-213 G2+
Produit ajouté avec succès à la liste des devis

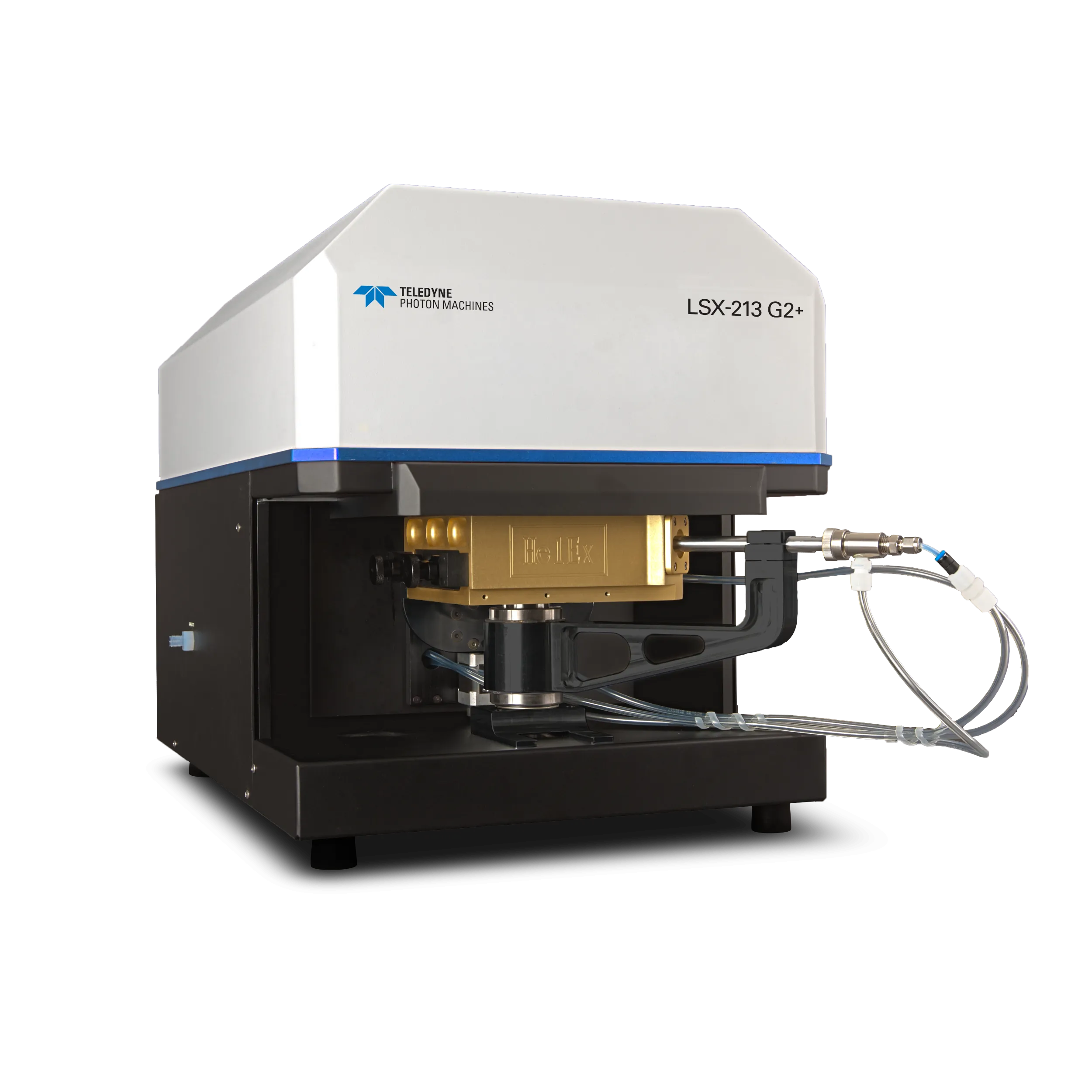

Ablation laser Teledyne Photon Machines - LSX-213 G2+
Robuste, fiable, flexible
- Laser à commutateur Q Nd:YAg
- Utilise la 5ème harmonique avec > 4 mJ @ 213 nm et < 5 ns de profondeur de pulsation
- Instabilité entre impulsions < 3%
- Profile d'ablation à crète plate
- Isolation mécanique et thermique du faisceau laser et de la trajectoire d'observation pour une stabilité maximale
- Fréquence variable de 1 à 20 Hz
- Taille des spots variable de 4 à 200 µm
- Livré avec chambre Helex2™ et/ou IsoCell™ pour analyse IRMS
Description
Le système LSX-213 G2+ dispose des dernières technologies de conception optique pour cibler les zones d'intérêt.
Troisième version de la plateforme LSX, cette conception robuste et éprouvée sur le terrain, est équipée du moteur optique du LSX-213 est une tête laser MIL-SPEC hermétiquement scellée qui offre une stabilité inégalée et une facilité d'entretien pour l'utilisateur.
Associé à des composants optiques montés avec précision sur un banc optique isolé des vibrations, le système peut être utilisé sur plusieurs instruments d'analyse à plusieurs endroits sans contraintes de mouvements et facilité.
La disposition des composants interne améliore la stabilité et facilite la maintenance.
La plateforme d'ablation laser intègre une zone d'échantillonnage à architecture ouverte qui offre une grande flexibilité pour une large gamme de cellules d'échantillonnage spécialisées et personnalisées.
Un appareil, trois usages : LA-ICP-MS, imagerie et LA-IRMS

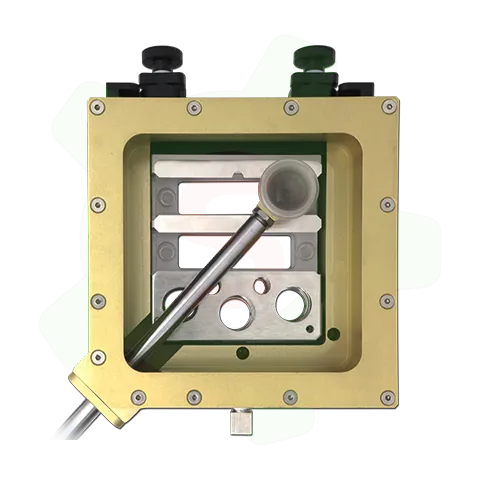

Chambre Helex™ II

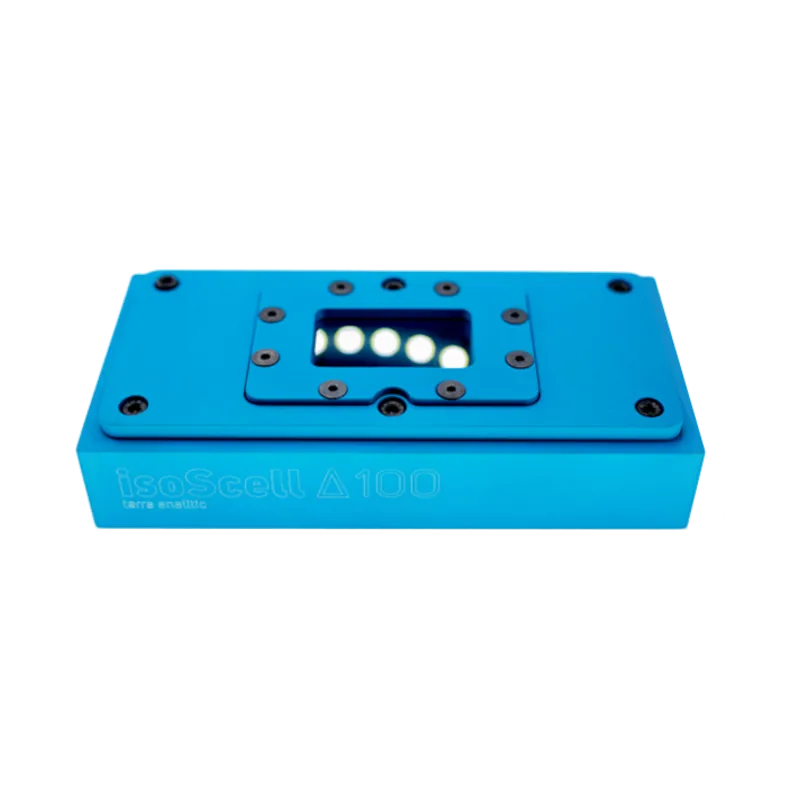

Chambre IsoScell Delta 100
L'ablation laser LSX-213 G2+ est équipée par défaut de la chambre Helex™ II ou de l'IsoCell Delta 100 pour les analyses IRMS.
L'ablation laser LSX-213 possède un masque autorisant des spots allant de 4 μm à 200 μm, et sont facilement sélectionnés à partir du logiciel Chromium.
Qu'il s'agisse de la puissance, de la taille du spot, de la vitesse de balayage, du contrôle de la synchronisation ou de la communication avec votre spectromètre, Teledyne Photon Machines s'efforce de vous faciliter la tâche : il vous suffit de cibler, d'ablater et d'analyser.
L'ablation laser LSX-213 intègre les dernières technologies en matière de matériel haute résolution et de conception optique, offrant une excellente résolution optique et un large champ de vision.
Les images sont d'une qualité surprenante et les réseaux d'éclairage à haute intensité au-dessus et au-dessous de l'échantillon produisent des images extrêmement claires, même avec un zoom élevé.
La chambre Helex™ II a été conçue afin de permettre un transport des particules ablatées avec un SPR @10% en 700 ms permettant ainsi des analyses "Bulk" fiables. En option, le dispositif ARIS permet de diminuer le temps > 20 ms, autorisant ainsi la création d'image des échantillons ablatés après traitement via le logiciel HDIP©.

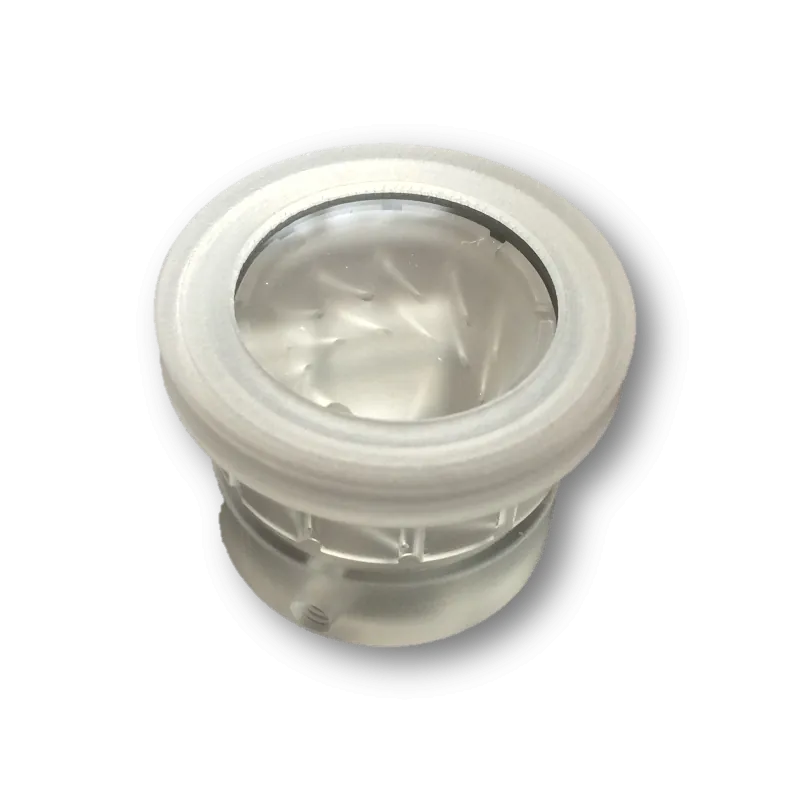

Cellule chambre Helex™ II

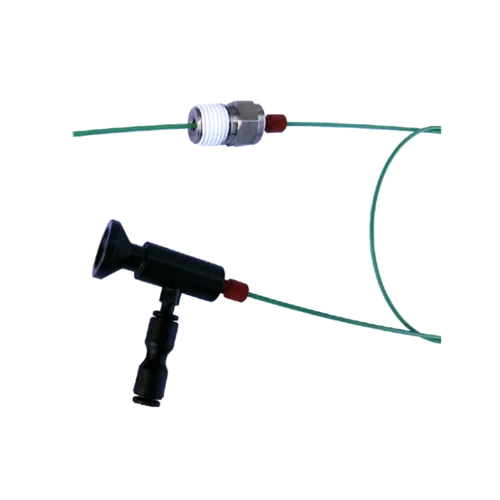

Dispositif ARIS

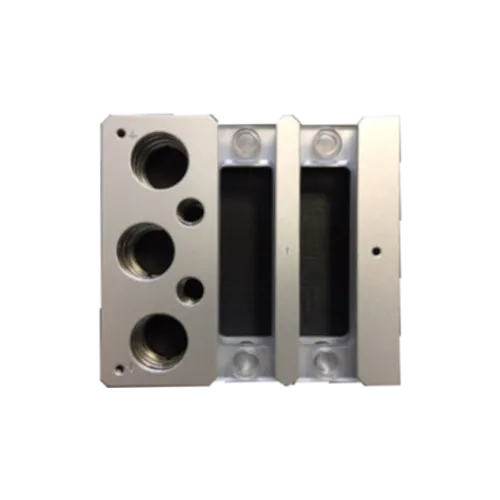

Un des trois supports échantillons pour chamrbe Helex™ II
Énergie disponible pour la géochimie ou la biologie, ...
Particules de Y2O3 ablatées avec un LSX
Nébulisation standard d'une solution d'Yttrium @ 20µl par minute
La source Quantel MIL-SPEC qui équipe l'ablation laser LSX-213 procure une énergie importante avec un profil à crête plate, jusqu'à >4 mJ au niveau de l'échantillon, pour ablater n'importe quels types de substrats.
Cette source est entièrement scellée et utilise une lampe flash qui peut être facilement changée par l'utilisateur. Elle donne une durée de pulsation < 5 nanosecondes avec une stabilité entre pulsations > 97%.
La fréquence de pulsation est logiciellement contrôlée par le logiciel Chromium entre 1 et 20 Hz par palier de 1 Hz.
Optiques laser, vidéo-microscope et précision de déplacement
Contrôlé par ordinateur, le vidéo-microscope possède un focale continuellement ajustable avec un zoom optique compris entre x2,6 et x32,5.
Le champ de vision large >6 mm au maximum de la résolution optique (pixel < 2 µm) est aidé par un éclairage LED à hautes intensités et d'un polarisateur rotatif motorisé et piloté par le logiciel chromium.
Les deux faisceaux, laser et vidéo, sont conçues dans le même axe ce qui permet à l'opérateur d'ablater à la perpendiculaire ce qu'il voit à l'écran. Les ablations sont ainsi répétables et la quantité de matières ablatée reproductible selon la méthode employée.
Des moteurs de déplacement X et Y précis à 0,16 µm par pas viennent parfaire la précision de déplacement.
| Conditionnement | 1 |
|---|---|
| Constructeurs | Teledyne Photon Machines |
| Compatibilité | Teledyne Photon Machines – LSX-213 G2+ |
