Tubes de pompes péristaltiques

Liste des tubes de pompes péristaltiques

Accès rapides

Liste des tubes en PVC - 2 butées
Liste des tubes en PVC - 3 butées
Liste des tubes en SolvaFlex ou Solvant Flex - 2 et 3 butées
Liste des tubes en Silicone - 2 et 3 butées
Liste des tubes en Santoprène© (Pharmed® Mediprene®) - 2 et 3 butées
Liste des tubes en Viton© - 2 butées
Liste des tubes en Viton© - 3 butées

Liste de toutes les références enregistrées sur le site

Liste des tubes en 2 butées ou 3 butées, avec ou sans embouts préformés, toutes matières

Note : les références sont enregistrées progressivement sur notre site internet avec leurs photos et références croisées.
Celles indiquées sur cette page existent et sont toutes disponibles à la vente. Si le lien vers la référence que vous désirez n'existe pas, n'hésitez pas à nous contacter en cas de besoins via notre page contact en indiquant le ou les articles qui vous intéressent.

Descriptif

Les tubes de pompes péristaltiques peuvent être sélectionnées par 3 critères :

Le nombre de butées, leurs inter-distances et le code couleur des butées
La matière constituant le tube.
La présence ou non d'embouts pré-formés

Le nombre de butées et leurs inter-distances

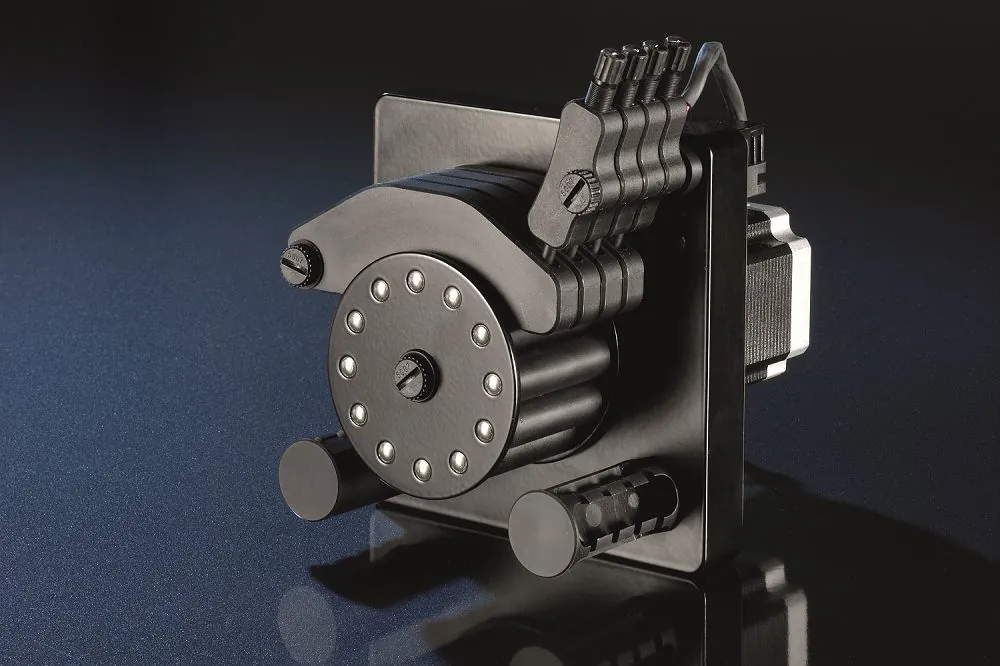

Pompe péristaltique 4 voies - crédit photo Spetec

Les tubes de pompes que nous commercialisons possèdent des arrêts (aussi appelés communément butées) qui permettent de tendre le tube autour des galets d’entraînement. La pression des galets sur le tube étant assurée par le clamp de serrage.

Le nombre de butées présentes sur le tube et leurs inter-distances dépendent du type de pompe péristaltique. Généralement le nombre de butées est de 2 ou 3 même si certaines pompes péristaltiques spéciales peuvent en accueillir plus. Dans ce cas le code couleur international (voir paragraphe suivant) ne sera pas respecté.

L'inter-distance varient beaucoup entre les modèles de pompes. Ainsi, même si toutes les combinaisons sont possibles, il est fréquent d'avoir (valeur la plus courante en gras) :

2 butées - Écartement 72, 127, 140 et 152 mm
3 butées - Écartement 67, 72, 82 et 95 mm

Le code couleur des butées

Le code couleur des butées est un code international. Il définit le diamètre interne des tubes de pompes péristaltiques dont la section touche les galets d’entraînement. En cas de butées à plusieurs couleurs, seule la couleur qui touche le tube est à prendre en compte.

Le code couleur des tubes est, le plus souvent, donné pour deux butées uniquement. En cas de troisième butées, le code couleur se détermine par la symétrie par rapport à la butée centrale et peut donc se lire de gauche à droite et vice-versa.

Ainsi un tube de pompe péristaltique orange/noir/orange sera donné pour un orange/noir.

Inversement, pour passer d'un code couleur de deux butées vers trois butées, il faut rajouter la première couleur. Ainsi, par exemple, un tube deux butées violet/noir sera identifié sur un tube trois butées par violet/noir/violet

Les tubes de pompes péristaltiques sont aussi disponibles avec des embouts préformés. Ces embouts évasés facilitent les connexions entre tubes . Le préformage des embouts est effectué sur environ 10 mm à chaque bout de tube (voir plus bas)

Attention

Il existe un piège dans le code couleur pour les tubes à deux butées !!!
En effet, le code couleur Blanc/Noir (diamètre interne 0,95 mm) existe mais aussi le code couleur Noir/Blanc (diamètre interne 3,18 mm).

	Diam. interne (mm)	Diam. interne préformés (mm)	Epais. Parois (mm)	Diam. externe standard (mm)
orange/noir	0,13	1,50	0,91	1,95
orange/rouge	0,19	1,50	0,91	2,01
orange/bleu	0,25	1,75	0,91	2,07
rouge/bleu	0,31	1,75	0,91	2,13
orange/vert	0,38	1,75	0,91	2,20
vert/jaune	0,44	1,75	0,91	2,26
orange/jaune	0,51	1,75	0,91	2,33
blanc/jaune	0,57	1,75	0,91	2,39
orange/blanc	0,64	2,00	0,91	2,46
noir/noir	0,76	2,00	0,86	2,48
orange/orange	0,89	2,25	0,86	2,61
blanc/noir	0,95	2,25	0,86	2,67
blanc/blanc	1,02	2,50	0,86	2,74
blanc/rouge	1,09	2,50	0,86	2,81
rouge/rouge	1,14	2,50	0,86	2,86
rouge/gris	1,22	2,50	0,86	2,94
gris/gris	1,30	2,50	0,86	3,02
jaune/jaune	1,42	3,00	0,86	3,14
jaune/bleu	1,52	3,00	0,86	3,24
bleu/bleu	1,65	3,00	0,86	3,37
bleu/vert	1,75	3,00	0,86	3,47
vert/vert	1,85	3,50	0,86	3,57
violet/violet	2,06	4,00	0,86	3,78
violet/noir	2,29	4,50	0,86	4,01
violet/orange	2,54	5,00	0,86	4,26
violet/blanc	2,79	5,50	0,86	4,51
noir/blanc	3,18	6,00	0,86	4,90

Listes des matières

PVC
SolvaFlex®
Viton®
Silicone
Santoprène®, Pharmaprène®, Pharmed®, Mediprene®

Matière : PVC (Tygon© R3603/R3607 ou équivalent) - Thermoplastique à base de PVC souple avec plastifiant.
Notre PVC est garantie sans phtalate et est de qualité médical !

Propriétés : Transparent, résistant à la plupart des solutions non organiques, vieillit peu (peut être stocké à l'abri de la lumière), faiblement perméable au gaz, surface interne lisse. Inodore, non toxique, utilisable de -50 °C à +230 °C, Classe V.I

Utilisation : Convient pour la majorité des analyses aqueuses à faiblement corrosives.

Limitation : Lixiviation potentielle du plastifiant avec des solutions fortement acides qui détériore sa longévité. Faiblement compatible à l'acide fluorhydrique.

Matière : SolvaFlex® (Tygon© R4040 ou équivalent) - Tubes spéciaux pour hydrocarbures, produits pétroliers et distillats.

Propriétés : Translucide jaunâtre, Idéal pour l'essence, le kérosène, les huiles de chauffage, les liquides de coupe et les liquides de refroidissement à base de glycols, vieillit peu (peut être stocké à l'abri de la lumière), faiblement perméable au gaz, surface interne lisse.

Utilisation : Spécialement conçu pour le transport d'hydrocarbures, de produits pétroliers et de distillats.

Limitation : Lixiviation potentielle du plastifiant. Déconseillé pour les acides et les alcalins forts, les denrées alimentaires, les boissons et les médicaments.

Matière : Viton® (Type Fluoran HC F-5500-A ou équivalent) - Tubes spéciaux pour acides concentrés et solvants corrosifs.

Propriétés : Noir opaque. Haute résistance chimique. Faible perméabilité aux gaz. Gamme de température élevée.

Utilisation : Spécialement conçu pour le transport de liquides très agressifs (acides concentrés, solvants corrosifs).

Limitation : Durée de vie limitée.

Matière : Silicone à base de platine (Type Tygon© SPT-3350 à base de platine ou équivalent ) - Tubes spéciaux bio-compatibles.

Propriétés : Blanc Translucide. Haute résistance chimique. Faible perméabilité aux gaz. Gamme de température élevée entre -20°C et 80°C.

Utilisation : Spécialement conçu pour le transport de liquides bio compatibles.

Limitation : Durée de vie limitée.

Matière : Santoprène®, Pharmaprène®, Pharmed®, Mediprene® : Elastomère thermoplastique à base de polypropylène - (Type EPDM-PP ou équivalent).

Propriétés : Jaune laiteux (couleur coquille d’œuf). Haute résistance aux bases. Faible perméabilité aux gaz. Gamme de température élevée.

Utilisation : Spécialement conçu pour le transport de liquides très basiques (bases concentrées ou très alcalins).
Peut être utilisé parfois à la place du Viton®.
Généralement utilisé pour les tubes de drains des chambres de nébulisations.

Limitation : Certaines impuretés présentes rendent la matière incompatible pour conduire les échantillons à des faibles concentrations.

Les embouts préformés

La connexion des tubes de pompes péristaltiques aux différents tubes provenant du passeurs automatiques ou allant vers les nébuliseurs peut être vraiment compliqué avec des petits diamètres. En effet, il n'est pas rare, dans le cadre d'utilisation d'un ICP-MS par exemple, que les diamètres requis des tubes de pompes soient inférieurs au millimètre et que ceux des nébuliseurs soient de 1/16" (~1,6 mm) ou 1,3 mm.

Afin d'éviter une perte de temps inutile mais surtout de garantir une connexion correcte et étanche sans que les tubes d'échantillon ne se plient pendant l'introduction dans le tubes de pompes péristaltiques, les embouts préformés ont été créés.

Les embouts préformés sont un élargissement du diamètre intérieur sur environ 10 mm à chaque embouts du tube de pompes péristaltiques. Ils sont courants pour les tubes à base de PVC même s'ils sont maintenant disponibles pour toutes les matières.
De même, tous les diamètres internes sont concernés mais les diamètres inférieurs à 1,02 mm (code couleur blanc/blanc) sont les plus demandés. C'est pourquoi nous les avons référencés surtout dans les plus petits diamètres.

Bien sûr, si vous êtes intéressé par un type de tube mais que sa référence avec embouts préformés n'est pas répertoriée, n'hésitez pas à revenir vers nous via notre page contact.

Diam. interne (mm)	PVC (/12) EB. : 152 - L. : 455 mm	PVC (/12) EB. : 72 - L. : 178 mm	PVC (/12) EB. : 95 - L. : 300 mm	PVC (/12) EB. : 150 - L. : 455 mm Embt. Pref.	PVC (/12) EB. : 72 - L. : 187 mm Embt. Pref.	PVC (/12) EB. : 72 - L. : 178 mm Embt. Pref.
0,13	003-009-001			003-009-108		003-009-424
0,19	003-009-002		003-009-460	003-009-109	003-009-388	003-009-425
0,25	003-009-003			003-009-110	003-009-389	003-009-426
0,31	003-009-214
0,38	003-009-004			003-009-111		003-009-427
0,44	003-009-005			003-009-112		003-009-428
0,51	003-009-006		003-009-461	003-009-113		003-009-429
0,57	003-009-007					003-009-430
0,64	003-009-008			003-009-115		003-009-431
0,76	003-009-009			003-009-116	003-009-390	003-009-432
0,89	003-009-010			003-009-117	003-009-391	003-009-433
0,95	003-009-011			003-009-118		003-009-434
1,02	003-009-012			003-009-119		003-009-435
1,09	003-009-013			003-009-120		003-009-436
1,14	003-009-014			003-009-121		003-009-437
1,22	003-009-015	003-009-438
1,30	003-009-016	003-009-439		003-009-123
1,42	003-009-017	003-009-440		003-009-124
1,52	003-009-018	003-009-441		003-009-125
1,65	003-009-019	003-009-442		003-009-126
1,75	003-009-020	003-009-443		003-009-127
1,85	003-009-021	003-009-444		003-009-128
2,06	003-009-022	003-009-445		003-009-129
2,29	003-009-023	003-009-446		003-009-130
2,54	003-009-024	003-009-447		003-009-131
2,79	003-009-025	003-009-448		003-009-132
3,18	003-009-026	003-009-449		003-009-133

Diam. interne (mm)	PVC (/12) EB. : 72 - L. : 455 mm	PVC (/12) EB. : 95 - L. : 455 mm	PVC (/12) EB. : 67 - L. : 455 mm	PVC (/12) EB. : 72 - L. : 455 mm Embt. Pref.	PVC (/12) EB. : 95 - L. : 455 mm Embt. Pref.
0,13				003-009-138
0,19	003-009-028			003-009-139
0,25	003-009-029	003-009-399		003-009-140	003-009-392
0,31
0,38	003-009-030	003-009-400		003-009-141	003-009-305
0,44	003-009-031			003-009-142
0,51	003-009-032	003-009-401		003-009-143	003-009-306
0,57	003-009-033			003-009-144
0,64	003-009-034			003-009-145
0,76	003-009-035	003-009-402		003-009-146	003-009-393
0,89	003-009-036	003-009-403	003-009-450	003-009-147	003-009-394
0,95	003-009-037			003-009-148
1,02	003-009-038	003-009-404		003-009-149	003-009-395
1,09	003-009-039			003-009-150
1,14	003-009-040			003-009-151
1,22	003-009-041			003-009-152
1,30	003-009-042	003-009-405	003-009-451	003-009-153	003-009-307
1,42	003-009-043		003-009-452	003-009-154
1,52	003-009-044	003-009-406		003-009-155	003-009-396
1,65	003-009-045		003-009-453	003-009-156
1,75	003-009-213			003-009-212
1,85	003-009-046	003-009-407		003-009-157	003-009-397
2,06	003-009-047		003-009-454	003-009-158
2,29	003-009-048			003-009-159
2,54	003-009-049			003-009-160
2,79	003-009-050	003-009-408		003-009-161	003-009-398
3,18	003-009-051			003-009-162

Diam. interne (mm)	Solva (/12) EB. : 140 - L. : 455 mm	Solva (/12) EB. : 82 - L. : 455 mm	Solva (/12) EB. : 140 - L. : 455 mm Embt. Pref.	Solva (/12) EB. : 82 - L. : 455 mm Embt. Pref.	Solva (/12) EB. : 95 - L. : 455 mm Embt. Pref.
0,13	003-009-269		003-009-351
0,19	003-009-270		003-009-352
0,25	003-009-052	003-009-312	003-009-353	003-009-370
0,31
0,38	003-009-053	003-009-314	003-009-354	003-009-371
0,44
0,51	003-009-054	003-009-316	003-009-355	003-009-372
0,57
0,64	003-009-055	003-009-318	003-009-356	003-009-373
0,76	003-009-056	003-009-319	003-009-357	003-009-374
0,89	003-009-057	003-009-320	003-009-358	003-009-375
0,95
1,02	003-009-058	003-009-322	003-009-359	003-009-376
1,09
1,14	003-009-059	003-009-324	003-009-360	003-009-377
1,22
1,30		003-009-326	003-009-361	003-009-378	003-009-462
1,42	003-009-060	003-009-327	003-009-362	003-009-379
1,52	003-009-061	003-009-328	003-009-363	003-009-380
1,65	003-009-062	003-009-329	003-009-364	003-009-381
1,75	003-009-063
1,85		003-009-331	003-009-365	003-009-382
2,06	003-009-064	003-009-332	003-009-366	003-009-383
2,29	003-009-065	003-009-333	003-009-367	003-009-384
2,54	003-009-066	003-009-334	003-009-368	003-009-385
2,79	003-009-067	003-009-335	003-009-369	003-009-386
3,18	003-009-068

Diam. interne (mm)	Silicone (/6) EB. : 140 - L. : 455 mm	Silicone (/6) EB. : 67 - L. : 400 mm
0,13	003-009-271
0,19
0,25	003-009-272
0,31
0,38
0,44
0,51
0,57
0,64	003-009-273	003-009-290
0,76	003-009-274	003-009-291
0,89	003-009-275	003-009-292
0,95
1,02	003-009-276	003-009-293
1,09
1,14	003-009-277	003-009-294
1,22
1,30	003-009-278	003-009-295
1,42	003-009-279	003-009-296
1,52	003-009-280	003-009-297
1,65	003-009-281	003-009-298
1,75
1,85	003-009-282	003-009-299
2,06	003-009-283	003-009-300
2,29	003-009-284	003-009-301
2,54	003-009-285	003-009-302
2,79	003-009-286	003-009-303
3,18

Diam. interne (mm)	Santoprène (/12) EB. : 150 - L. : 400 mm	Santoprène (/12) EB. : 82 - L. : 406 mm	Santoprène (/12) EB. : 72 - L. : 400 mm	Santoprène (/12) EB. : 95 - L. : 455 mm
0,13
0,19
0,25	003-009-217		003-009-244
0,31
0,38	003-009-219		003-009-246
0,44
0,51	003-009-221		003-009-248
0,57
0,64	003-009-223		003-009-250
0,76	003-009-224		003-009-251
0,89	003-009-225		003-009-252
0,95
1,02	003-009-227		003-009-254	003-009-464
1,09
1,14	003-009-229		003-009-256
1,22
1,30	003-009-231	003-009-459	003-009-258	003-009-422
1,42	003-009-232		003-009-259
1,52	003-009-233		003-009-260
1,65	003-009-234		003-009-261
1,75
1,85	003-009-236		003-009-263
2,06	003-009-237		003-009-264
2,29	003-009-238		003-009-265
2,54	003-009-239		003-009-266
2,79	003-009-240		003-009-267
3,18				003-009-423

Diam. interne (mm)	Viton (/12) EB. : 127 - L. : 175 mm	Viton (/12) EB. : 150 - L. : 225 mm	Viton (/12) EB. : 127 - L. : 300 mm Embt. Pref.	Viton (/12) EB. : 127 - L. : 175 mm Embt. Pref.
0,13
0,19
0,25
0,31
0,38
0,44
0,51	003-009-087		003-009-308	003-009-196
0,57
0,64	003-009-088	003-009-503		003-009-197
0,76	003-009-089			003-009-198
0,89	003-009-090	003-009-465		003-009-199
0,95
1,02	003-009-091	003-009-504		003-009-200
1,09
1,14	003-009-092			003-009-201
1,22
1,30	003-009-093	003-009-466		003-009-202
1,42	003-009-094			003-009-203
1,52	003-009-095			003-009-204
1,65	003-009-096			003-009-205
1,75
1,85	003-009-097			003-009-206
2,06	003-009-098			003-009-207
2,29	003-009-099			003-009-208
2,54	003-009-100			003-009-209
2,79	003-009-101			003-009-210
3,18

Diam. interne (mm)	Viton (/12) EB. : 82 - L. : 400 mm	Viton (/12) EB. : 72 - L. : 360 mm	Viton (/12) EB. : 95 - L. : 455 mm	Viton (/12) EB. : 72 - L. : 360 mm Embt. Pref.	Viton (/12) EB. : 95 - L. : 455 mm Embt. Pref.
0,13
0,19
0,25
0,31
0,38
0,44
0,51	003-009-336	003-009-455	003-009-458	003-009-456	003-009-457
0,57
0,64	003-009-337
0,76	003-009-338
0,89	003-009-339
0,95
1,02	003-009-340				003-009-387
1,09
1,14	003-009-341
1,22
1,30	003-009-342
1,42	003-009-343
1,52	003-009-344
1,65	003-009-345
1,75
1,85	003-009-346
2,06	003-009-347
2,29	003-009-348
2,54	003-009-349
2,79	003-009-350
3,18
