1001-010-001 – Purge & Trap ATOMx XYZ Teledyne Labs (Tekmar)
Disponible sur commande

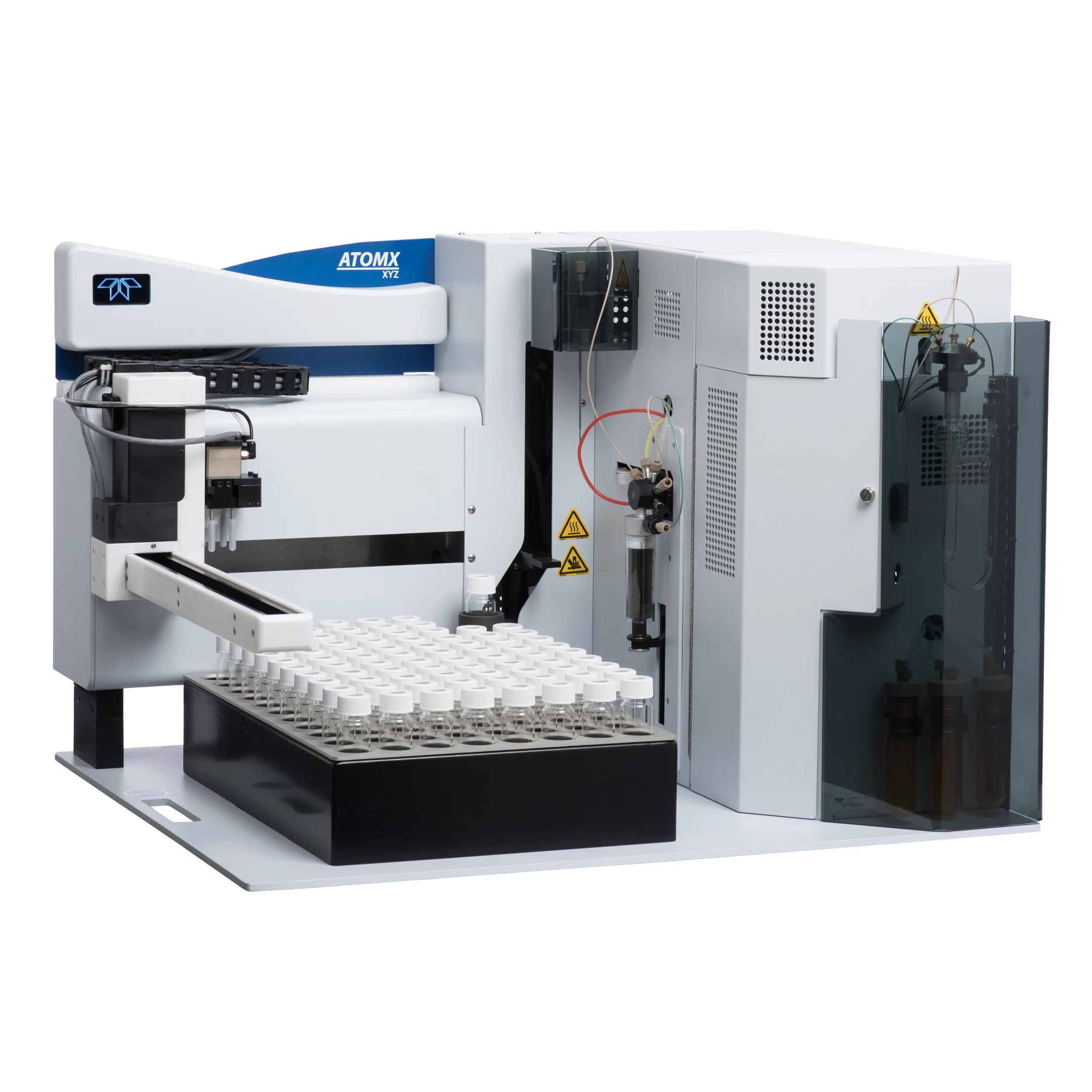

Atomx XYZ Teledyne Labs (Tekmar )
Système de préparation d'échantillons purge & Trap automatisé pour solides et liquides
Système de préparation d'échantillons Purge & Trap automatisé Atomx XYZ pour solides et liquides 230VAC. Passeur automatique d'échantillons à 84 positions de flacons et module de purge et de piégeage intégré avec possibilité d'extraction automatique du méthanol. Le système comprend 3 vannes de prélèvement standard, un contrôleur de débit massique et un piège analytique n°9. L'ensemble comprend un Atomx XYZ Teklink, un câble USB, une verrerie de 5ml avec fritté, un réservoir d'eau, une boîte de kit d'installation et une garantie d'un an.
L'Atomx XYZ est la deuxième génération d'échantillonneur automatique combiné sol/eau et de concentrateur Purge & Trap de la famille de produits Teledyne Labs (Tekmar) VOC.
C'est le seul instrument de ce type à utiliser une fonction unique d'extraction automatisée au méthanol pour les sols, conformément à la méthode 5035 de l'USEPA.
Le rinçage au méthanol, la capacité de dilution et trois récipients d'addition pour les étalons standard sont tous fournis en standard sur l'Atomx XYZ.
Bien que son prix soit compétitif, le système offre des caractéristiques uniques que l'on ne trouve sur aucun autre système de préparation d'échantillons sur le marché aujourd'hui.
L'échantillonnage et l'analyse des COV sont utilisés dans une large gamme d'applications dans les industries suivantes :
- Environnement
- Alimentation et boissons
- Pharmaceutique
- Arômes, parfums et emballages
- Pétrochimie
Le transfert et/ou la contamination croisée généralement associés aux analyses de sol et d'eau de haut niveau sont atténués par une fonction unique de rinçage au méthanol. de rinçage au méthanol, et/ou un chauffe-eau à deux étages d'eau à deux étages qui fournit de l'eau à 90 °C pour garantir des rinçages propres, propre, quel que soit le volume de rinçage.
Une automatisation éprouvée et un logiciel intelligent signifient sans surveillance et la liberté d'effectuer d'autres tâches. d'autres tâches. Enfin, grâce à son prix compétitif, le meilleur système de préparation d'échantillons de COV disponible aujourd'hui est accessible à tous. système de préparation d'échantillons COV disponible aujourd'hui est à portée de main
Fléxibilité
L'Atomx XYZ accepte une grande variété de types d'échantillons, y compris l'eau potable, les eaux usées, les sols et les boues.
La conception à trois niveaux de l'aiguille de prélèvement est capable de transférer des aliquotes d'échantillons liquides du flacon au pulvérisateur (sparger), ainsi que de purger des échantillons solides de faible quantité directement depuis le flacon.
Pour les échantillons solides, la même aiguille est utilisée pour ajouter du méthanol, mélanger, diluer, puis extraire vers le pulvérisateur (sparger).
La conformité à la méthode 5035 de l'EPA est assurée par la minimisation de la perte de COV en utilisant un système réellement « fermé ».
Enfin, des étalons de traces peuvent être ajoutés avant et après l'extraction
L'Atomx XYZ automatise complètement la préparation de l'échantillon et les étapes de Purge & Trap, y compris :
- Manipulation des flacons
- Mesure du volume de l'échantillon
- Injections d'étalons standards
- Dilutions
- Purge
- Désorption
- Rinçage
- Chauffage des échantillons
- Extraction via méthanol
Méthodes
L'Atomx XYZ valide un grand nombre de méthode comme celles incluant (non limitant) :
- USEPA 502.1, 502.2, 524.2, 524.3, 524.4, 503.1, 601, 602, 603, 624, 5030, 5035, 8010, 8015, 8020, 8021, 8030, 8240, 8260
- Méthodes MEE HJ 605 et HJ 639
- Méthodes ASTM et normalisées
Extraction automatisée au méthanol (ME) : Des résultats fiables
L'automatisation de l'extraction du méthanol est synonyme de liberté pour le technicien de laboratoire.

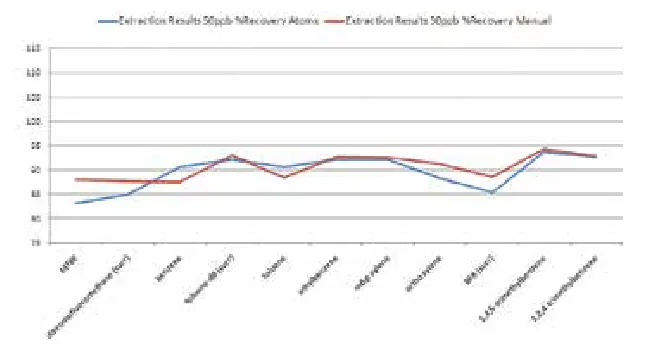

Dans une comparaison côte à côte, la préparation automatisée par méthanol de l'Atomx XYZ génère des résultats équivalents ou supérieurs à la préparation manuelle.

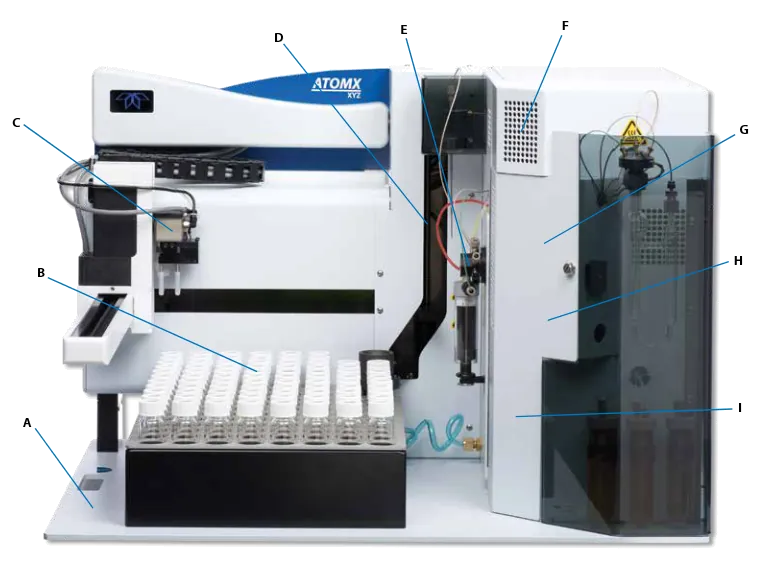

Caractéristiques communes et bénéfices
- Système de plate-forme unique
La combinaison du concentrateur et du passeur automatique d'échantillons pour les sols et les eaux permet d'économiser de l'espace et de simplifier les consommables, les pièces et la maintenance.
- Plateau d'échantillons à 84 positions
Le plateau d'échantillons à 84 positions se charge rapidement et augmente la capacité par rapport aux modèles précédents. Un plateau réfrigérant est également également disponible.
- Automatisation XYZ
Le bras rapide et silencieux a fait l'objet d'années et d'années de perfectionnement et de tests pour éliminer les problèmes associés aux anciens passeurs d'échantillons XYZ.
- Élévateur d'échantillons
L'élévateur d'échantillons comprend un réchauffeur de flacons et un mélangeur à vitesse variable pour les échantillons naturels et les sols.
Une barre de décollement des flacons élimine le risque d'interférence entre le flacon et l'aiguille de l'échantillon.
- Entraînement par seringue
La distribution des échantillons se fait avec précision pour des volumes de 0 à 25 ml par incréments de 0,1 mL.
La précision est assurée par le prélèvement de l'aliquote de l'échantillon en purgeant les bulles d'air de la seringue.
- Système avancé de contrôle de l'humidité (MCS)
Conçu pour réduire la vapeur d'eau transférée au système GC de 60 % par rapport aux modèles précédents, ce dispositif est suffisamment efficace pour minimiser le temps de purge à sec et réduire ainsi la durée du cycle.*
- Accès simplifié aux pièges
Un vaste compartiment analytique avec porte d'accès, des raccords et des accès aux pièges en facade facilitent les maintenance de routine.
- Amélioration du refroidissement du piège
Jusqu'à 22 % plus rapide que les modèles précédents grâce à un puissant ventilateur puissant et à un conduit dédié qui aspire l'air frais de l'extérieur, plutôt que l'air chauffé de l'intérieur de l'instrument.
- Collecteur de vannes redessiné
Un collecteur usiné avec précision réduit les raccords de plomberie de 52 % par rapport aux conceptions précédentes, ce qui se traduit par une une meilleure fiabilité du système.
* La réduction réelle de l'humidité dépend de la méthode utilisée
Caractéristiques communes et bénéfices
Extraction automatisée au méthanol (ME)
L'Atomx XYZ est le seul système capable d'échantillonner des échantillons de sol à faible et forte concentration (>200 ppb) en automatisant le processus d'extraction au méthanol
Contrôleur de débit massique (MFC)
Le MFC numérique permet un contrôle indépendant et programmable du débit et simplifie l'optimisation des méthodes pour les types d'échantillons d'eau et de sol.
Rinçage au méthanol
Auto-dillution

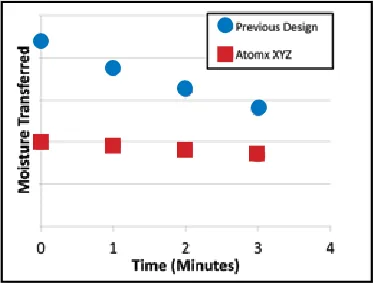

Contrôle de l'humidité le plus fiable de l'industrie !
Le nouveau système de contrôle de l'humidité (MCS) amélioré est plus efficace que la conception précédente, ce qui permet à l'Atomx XYZ d'éliminer plus d'humidité. Dans la plupart des applications, la purge sèche peut être complètement éliminée. Les résultats dépendent de la méthode et de l'échantillon.

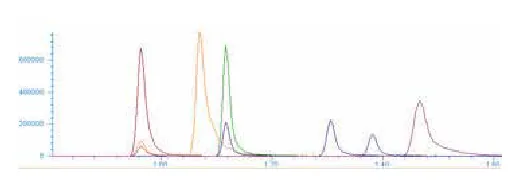

Chromatographie de qualité supérieure
En raison de l'amélioration du contrôle de l'humidité, une excellente séparation des pics peut être obtenue pour les gaz. Cela permet d'améliorer reproductibilité et sensibilité.
Logiciel Atomx XYZ TekLink™ !
Une interface pour tous les niveaux d'utilisateur
Le logiciel Atomx XYZ TekLink™ a été conçu pour offrir une interface utilisateur simple soulignée par un contrôle et une surveillance précis.
Le logiciel comprend des méthodes par défaut « prêtes à l'emploi », mais il est également adapté à la création de méthodes précises et de programmes complexes. Les écrans flottants qui peuvent être « épinglés » sur le bureau créent un environnement de travail dégagé où les informations nécessaires restent visibles, tandis que les autres écrans sont masqués.
En arrière-plan, le logiciel Atomx XYZ TekLink™ surveille en permanence le processus analytique pour s'assurer que les limites d'expérimentations ne sont pas dépassées. Si nécessaire, les fonctions automatisées de vérification des fuites et de test de référence aident au dépannage et à la validation de l'instrument.

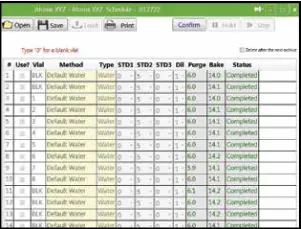

Écran de programmation
Les fonctions de remplissage automatique, de liste déroulante et de clic droit accélèrent la création de la programmation. Combinez plusieurs méthodes, trois étalons internes et une variété de dilutions dans un programme. Edition et révision en temps réel.
Écran de développement des méthodes
Chargez les méthodes d'extraction de l'eau, du sol et du méthanol par défaut pour les applications courantes ou optimisez les paramètres pour des types d'échantillons spécifiques. Les onglets Standby, Purge, Desorb et Bake permettent un examen et une révision efficaces des paramètres. La description des paramètres et les informations utiles sont affichées à droite de l'onglet.
Écran d'état de l'instrument
Permet de surveiller en temps réel le processus analytique, y compris la méthode active, le mode actuel et une liste complète des paramètres actuels de l'instrument et de leurs points de consigne.

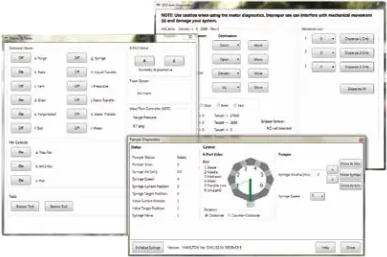

Options de diagnostic
Contrôle direct des composants du système avec validation automatisée du test de référence et vérification de l'étanchéité du système. Des assistants de maintenance aident au remplacement/initialisation des seringues et à l'alignement de l'échantillonneur automatique.
Caractéristiques
Automatisation
Capacité d'échantillon
84 positions pour des flacons de 40 ml avec membranes pour échantillons volatils
Taille des flacons :
Capacité nominale de 40 ml, bouchon à trou unique avec septum en silicone recouvert de PTFE, conformément aux spécifications de l'EPA ; hauteur de 3 3/4" sans bouchon ni septum ; Bouchon de diamètre 1 1/16" ; Bouchon de diamètre interne de 24 mm pour l'échantillonnage de l'eau.
Manipulation des échantillons
Manipulation des liquides :
La seringue d'échantillonnage (25 ml) distribue des volumes variables d'eau de 1 à 25 ml par incréments de 0,1 ml. Tube PEEK™ de 1/16 » de diamètre extérieur pour le transfert des liquides.
Filière des gaz d'échantillonnage:
Verre, PEEK™, SilcoNert® 2000 et PTFE pour la manipulation des échantillons.
Nettoyage :
L'ensemble du circuit de l'échantillon liquide peut être rincé en utilisant une combinaison de techniques de nettoyage par rinçage au méthanol et par rinçage à l'eau déminéralisée à haute température. Le volume de rinçage et le nombre de rinçages pour l'aiguille et la verrerie sont définis par l'utilisateur.
Manipulation du gaz (Hélium ou Azote)
Débitmètre massique :
Le système est capable de contrôler des débits compris entre 5 et 500 ml/min, variables entre chaque mode de fonctionnement.
Suivi de la mesure de la pression :
Capacité d’enregistrer la purge et le retour de pression pour chaque échantillon.
Alimentation en gaz :
Hélium ou Azote ultra-haute pureté (5.0 = 99,999%) à une pression définie entre 4,2 et maximum 6,5 bar (de 65 à maximum 100 psig)
Système d'introduction
Injection standard :
Trois systèmes d'injection standard utilisant des vannes de dosage à deux voies montées sur un collecteur de vannes interne.
Capacité :
Incréments par pas de 1, 2, 5, 10 et 20 µl.
Consommation :
1 µl par 1 µl
Récipients standards :
Trois récipients standards de 15 ml résistant aux UVs et scellé sous pression pour conserver l'intégrité de la concentration en étalon.
Échantillons liquides
Incluant : Eaux potables, eaux de rejets, échantillons liquides contenant du sédiment jusqu'à 15 mm (mesuré depuis le haut du flacon de 40ml)
Verrerie d'échantillonnage :
Le système peut fonctionner avec des récipients de pulvérisation (sparger) avec ou sans fritte de 5 à 25 ml. Il est livré en standard avec de la verrerie frittée de 5 ml.
Dilution des échantillons :
Dilution programmable automatiquement avec des ratios : 1:100, 1:50, 1:25, 1:10, 1:5, ou 1:2.
Blancs :
Des blancs automatiques peuvent être prélevés dans le réservoir d'eau et dopés avec un étalon, ce qui permet d'utiliser toutes les positions de l'échantillonneur automatique pour les échantillons.
Temps d'un cycle d'analyse :
Le temps analytique total pour chaque Purge & Trap est de maximum 18 minutes et dépend de la méthode.
Échantillons solides à faibles concentrations
Incluant : tous types de sols et de sédiments. L’échantillonnage se fait directement sur l'échantillon dans le récipient conformément à la méthode US EPA 5035.
Aiguille d’échantillonnage :
Une aiguille à trois étages permet d'ajouter directement de l'eau et des étalons dans le flacon où l'échantillon solide sera purgé.
Chauffage des échantillons :
Contrôle de la température depuis la température ambiante jusqu'à 90°C.
Mélange :
L'échantillon solide peut être mélanger avec un barreau aimanté selon trois vitesses de rotation.
Échantillons solides à fortes concentrations
Incluant : tous types de sols et de sédiments. L’échantillonnage se fait directement sur l'échantillon par une extraction méthanol puis dilution dans le récipient conformément à la méthode US EPA 5035.
Extraction :
Le système est capable d'automatiser entièrement l'extraction au méthanol d'échantillons de sol à forte concentration.
Mouchardage de la matrice :
Le système est configuré pour permettre l'ajout d'un dopage de substitution directement à l'échantillon solide lorsque le méthanol est ajouté pour l'extraction.
Dilution des extractions :
Dilutions automatiques programmables de l'extrait méthanolique de 1:100 ou 1:50 pour des volumes d'échantillons de 5 ml.
Contrôle du système
Logiciel:
Logiciel Atomx XYZ TekLink™ sous Windows® 7 ou supérieur. Communication via USB.
Programmation des méthodes :
Toutes les méthodes peuvent être lancées depuis n'importe laquelle des positions de la séquence d'échantillons. Jusqu'à trois étalons standards peuvent être ajoutés à des positions spécifiées par l'utilisateur. Plusieurs réplicats peuvent être effectués sur le même échantillon même si ce n'est pas recommandé.
Historique :
Le système enregistre tout l'historique de tous les échantillons, programmations et méthodes.
Maintenance
Détection de fuites :
Possibilité de vérifier l'étanchéité de l'ensemble du circuit d'échantillonnage du système grâce au système automatisé de vérification de l'étanchéité. Des diagnostics intégrés qui, lorsqu'une fuite a été identifiée, permettent au système de vérifier l'étanchéité des sous-systèmes indépendants.
Test d'évaluation des performances :
Le système dispose d'un mode qui permet de réaliser des tests électromécaniques complets, y compris les vannes, les réchauffeurs, les systèmes de manipulation des flacons, le système d'administration des liquides, les entrées et les sorties.
Diagnostics :
Le système offre un contrôle indépendant de toutes les vannes, des mécanismes de manipulation des flacons et de l'entraînement des seringues pour le dépannage.
Spécifications générales
Dimensions et masse :
LxPxh (cm) : 70 x 59 x 50 cm. 43 kg.
Alimentation électrique :
100-120VAC (±10%), 50/60 Hz, 10.0A, 1150W; 220-240VAC (±10%), 50/60 Hz, 5.0A, 1150W.
Constantes environnementales :
Température de fonctionnement de 10° à 30 °C ; Température de stockage : de -20° à 60 °C ; Humidité relative : de 10% à 90%.
Résistance à la corrosion :
Le couvercle avant et le plateau d'échantillonnage sont résistants à la corrosion pour les eaux dont le pH est compris entre 1 et 10.
