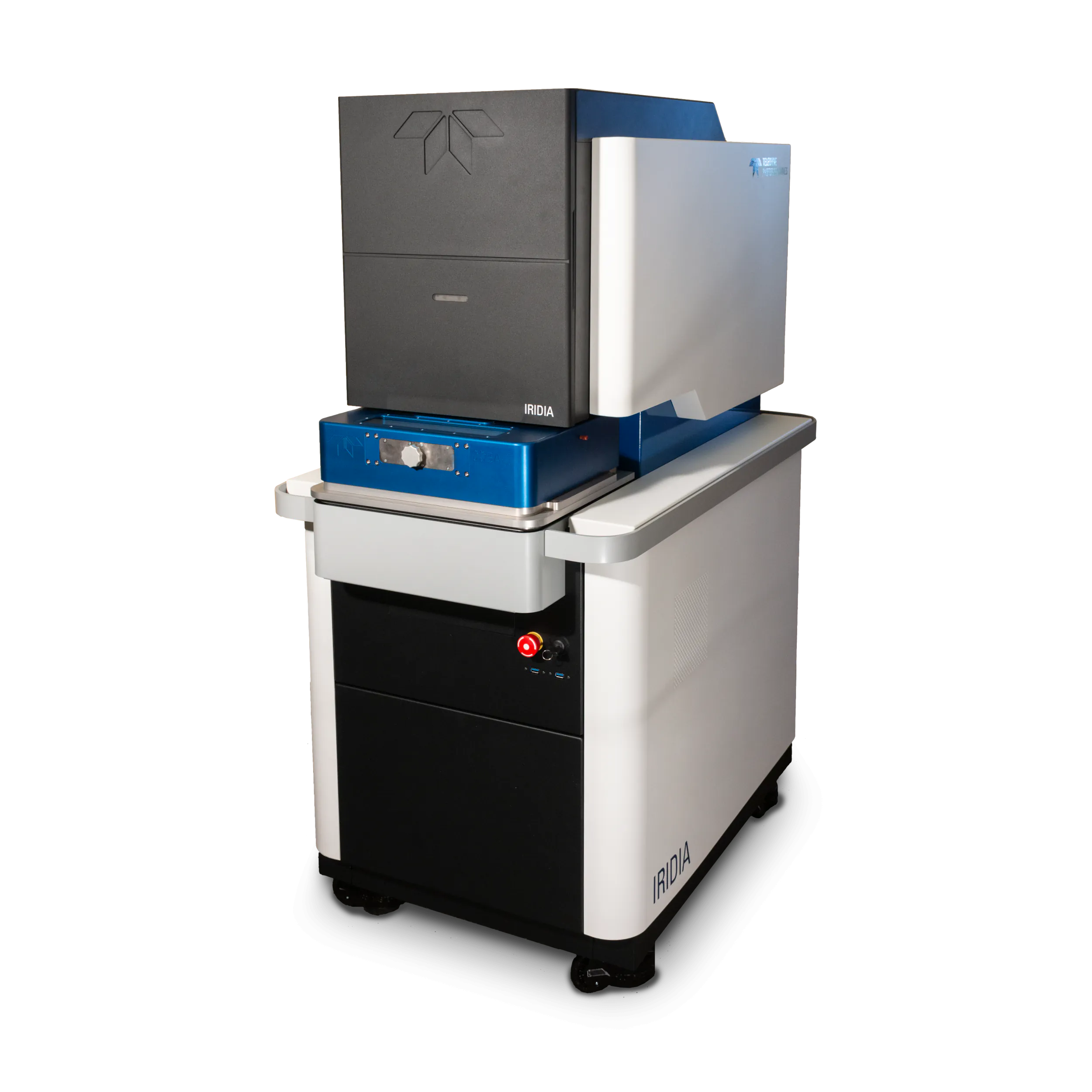

Ablation laser Iridia 300, 500 ou 1000 Hz Teledyne Photon Machines
- Excimer @193 nm 4ns à fréquence comprise entre 1 et 300, 500 ou 1000 Hz
- Classe de protection complète niveau 1
- Refroidit à l’air pour la version 300 Hz et à l’eau pour les autres versions
- Incluant atténuateur optique haute résolution (double atténuateur en option ou inclut dans configuration biologique
- 3 débitmètres massiques (2 hélium et 1 azote/argon pour purge faisceau laser)
- homogénéisateur de faisceau laser
- caméra HD avec zoom x60
- ordinateur de contrôle intégré avec 1 écran min. 24″
Livré sans chambre d’échantillon (Cobalt, ou Cryo Cobalt ou IsoScell Δ100 ou UHV).
Nécessite, pour la version 300Hz, l’ajout d’un dispositif rotatif pour masques standards (500-041-015) ou X ,Y, Theta (500-041-007).
Les versions 500 et 1000 Hz possèdent des accessoires inclus comme l’eQC, l’Exicheck et une configuration biologique ou géologique inclue.
Garantie 2 ans.

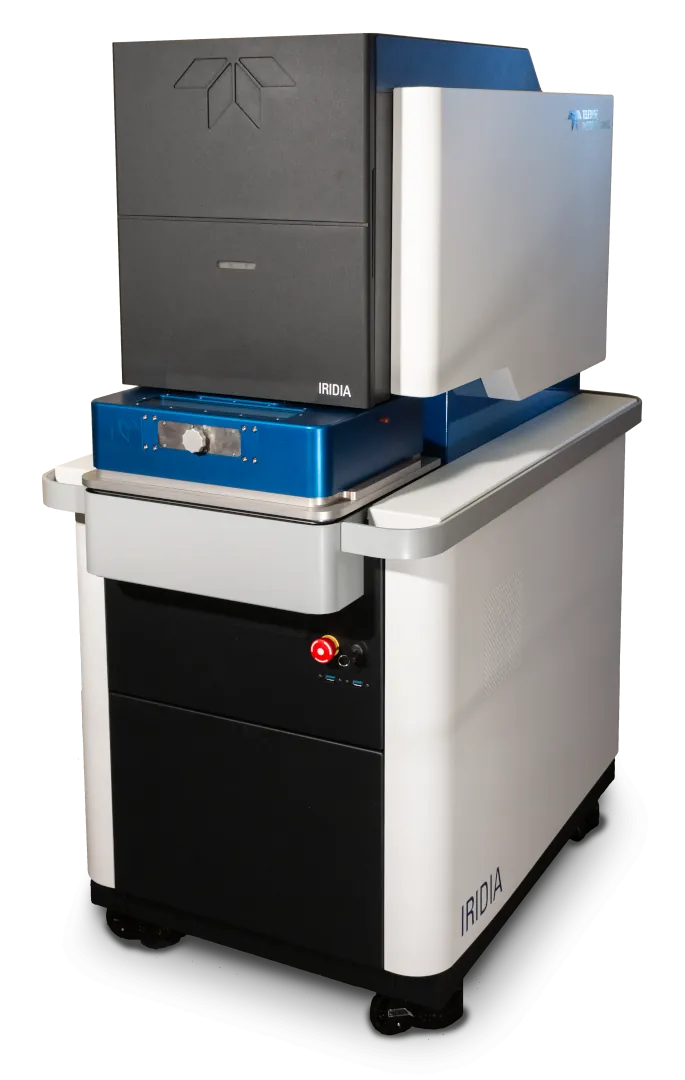

Ablation laser Teledyne Photon Machines - Iridia
Conçu par la science
- Laser de classe 1 complet Excimer @193 nm
- Existe en 3 versions : 300, 500 et 1000 Hz
- Fréquence variable à partir de 1 hz jusqu'à la fréquence maximale
- Forte énergie disponible depuis 0,01 J/cm² jusqu'à 15 J/cm²
- Transfert des particules vers l'ICP-MS modulable à souhait comprise entre < 1ms jusqu'à 3000 ms
- Pour la biologie et / ou la géologie en même temps
- Taille des spots variable de <1 µm à 210 µm
- Chambres disponibles (les chambres sont interchangeables facilement) :
- Chambre Cobalt pour analyses standards
- Chambre Cryo Cobalt pour analyses en mode cryogénique
- Chambre IsoCell™ pour analyse IRMS
- Chambre UHV (Ultra High Vaccum - Ultra-vide) pour analyses des gaz rare
L'Iridia, c'est quoi ?
L'Iridia est un système d'ablation laser conçu pour une flexibilité maximale et capable de répondre à une gamme croissante d'applications exigeantes.
Associé au logiciel HDIP, le système Iridia peut prendre en charge vos projets du jour au lendemain et les réaliser en quelques minutes.
L'Iridia est le résultat de plusieurs années de collaboration scientifique minutieuse dans le but de créer un système qui permette de réaliser ce qui suit :
- Permet à l'utilisateur de générer des données de la plus haute qualité aussi rapidement et facilement que possible
- Offre une flexibilité analytique maximale sans qu'il soit nécessaire d'apporter des modifications majeures à la configuration, toutes les spécifications clés ayant été prouvées par des publications indépendantes évaluées par des pairs.
- Garantir que le système fonctionne bien et qu'il est prouvé par des universitaires indépendants de renommée mondiale.
L'armoire à gaz intégrée, entièrement fermée et ventilée, contient toutes les bouteilles de pré-mélange Excimer et d'hélium nécessaires, tandis que le module d'échange de gaz breveté ExiCheck échange automatiquement le gaz ArF à un intervalle prédéfini, sans aucune intervention de l'utilisateur.
Grâce à son faible encombrement et à son poids réduit, le système est facile à manœuvrer entre différents laboratoires et instruments avec un minimum d'effort
De nombreuses chambres interchangeables sont disponibles comme :
- la chambre Cobalt - pour les analyses standards
- la chambre Cryo Cobalt - pour des analyses en mode cryogénique
- la chambre IsoScell Delta 100 - pour les analyses isotopiques par LA-IRMS
- La chambre UHV (Ultra High Vaccum) - Ultra vide - Pour des analyses des gaz rares
Ces différentes chambres sont intégrées au système de telle sorte qu'une distance minimale peut être atteinte entre la chambre d'échantillon et l'ICP-MS avec des flux de gaz réversibles pour maximiser la flexibilité. De plus, le kit Aris permet d'accélérer l'expulsion des particules vers l'ICP-MS permettant des images rapides et de hautes qualités.
Les tiroirs à échantillons modulaires ont été spécialement conçus pour s'adapter à de nombreux types et tailles d'échantillons sans nuire à la qualité des données.
Chambre Cobalt
Chambre IsoScell Delta 100
Cryo-Cobalt
Dispositif ARIS

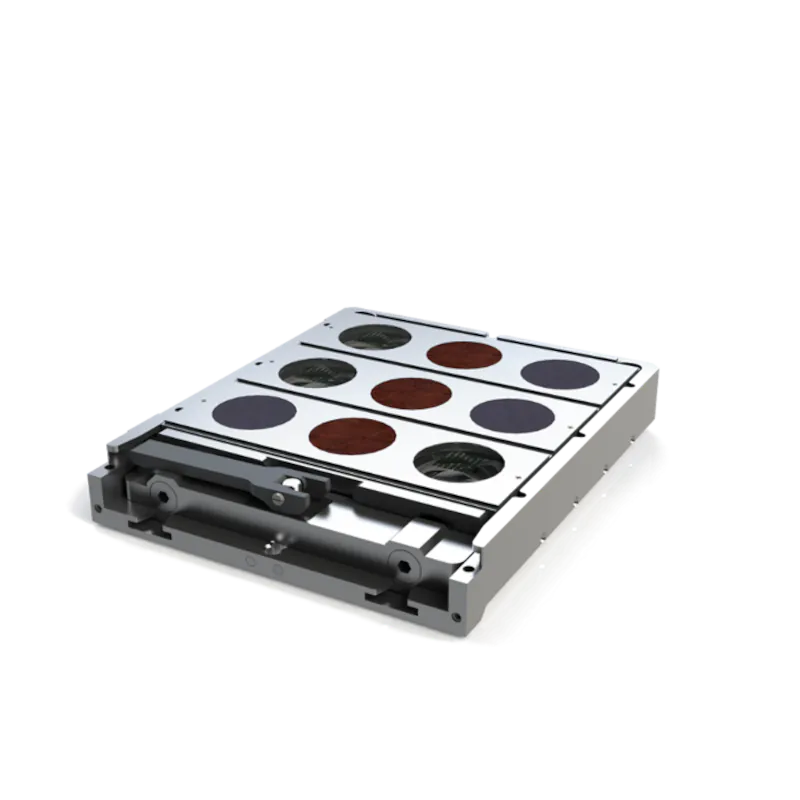

Support échantillon à 9 x 1"
Particules de Y2O3 ablatées avec un LSX
Nébulisation standard d'une solution d'Yttrium @ 20µl par minute
La source Mlase a été remaniée pour offrir une énergie depuis 0,01 J/cm² jusqu'à 15 J/cm².
De plus, certains composants ont été redessiné pour permettre d'atteindre 2 milliards de tirs garantis !

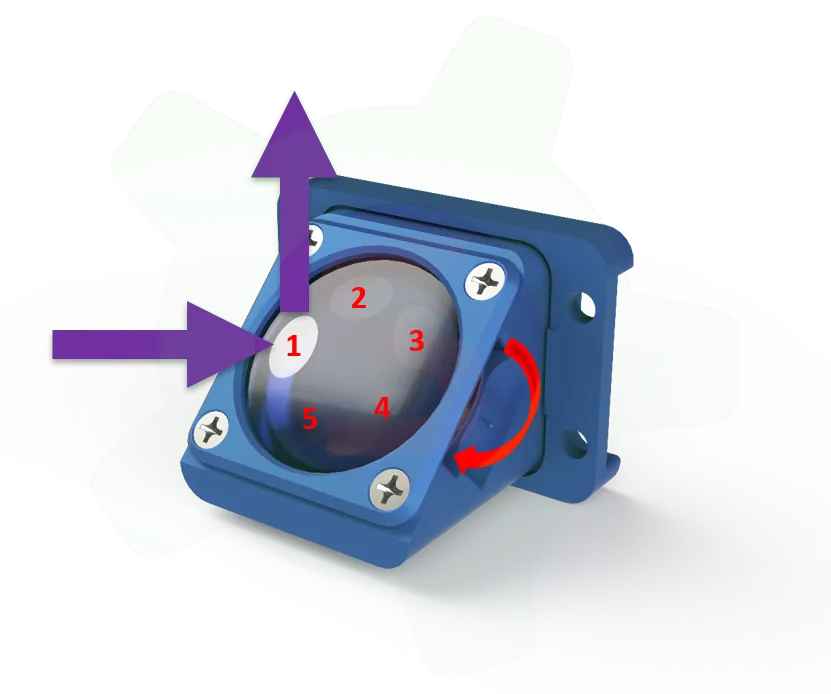

Le système optique a été complètement revu depuis la dernière génération pour permettre de tenir les hautes fréquences. Ainsi, les miroirs sont garantis 200 millions de tirs et les deux premiers miroirs sont rotatifs jusqu'à 5 positions afin d'augmenter encore leur durée de vie.
La fréquence de pulsation est logiciellement contrôlée par le logiciel Chromium entre 1 et 300 ou 500 Hz ou 1000 Hz (selon les versions) par palier de 1 Hz.
Nombreux dispositifs qui font la différence !
eQC
Détecteur d'énergie In Situ (breveté)
Le dispositif eQC est un compteur d'énergie présent en permanence dans la chambre à échantillon.
Il permet à l'utilisateur de vérifier l'énergie laser délivrée à l'échantillon immédiatement avant et après les analyses et de confirmer que le laser a fonctionné comme prévu.
Cela peut s'avérer particulièrement utile lorsque de longues analyses sont effectuées sans surveillance, car l'analyste a ainsi la certitude que tout s'est déroulé comme prévu et que des paramètres d'ablation cohérents ont été appliqués tout au long de l'analyse.

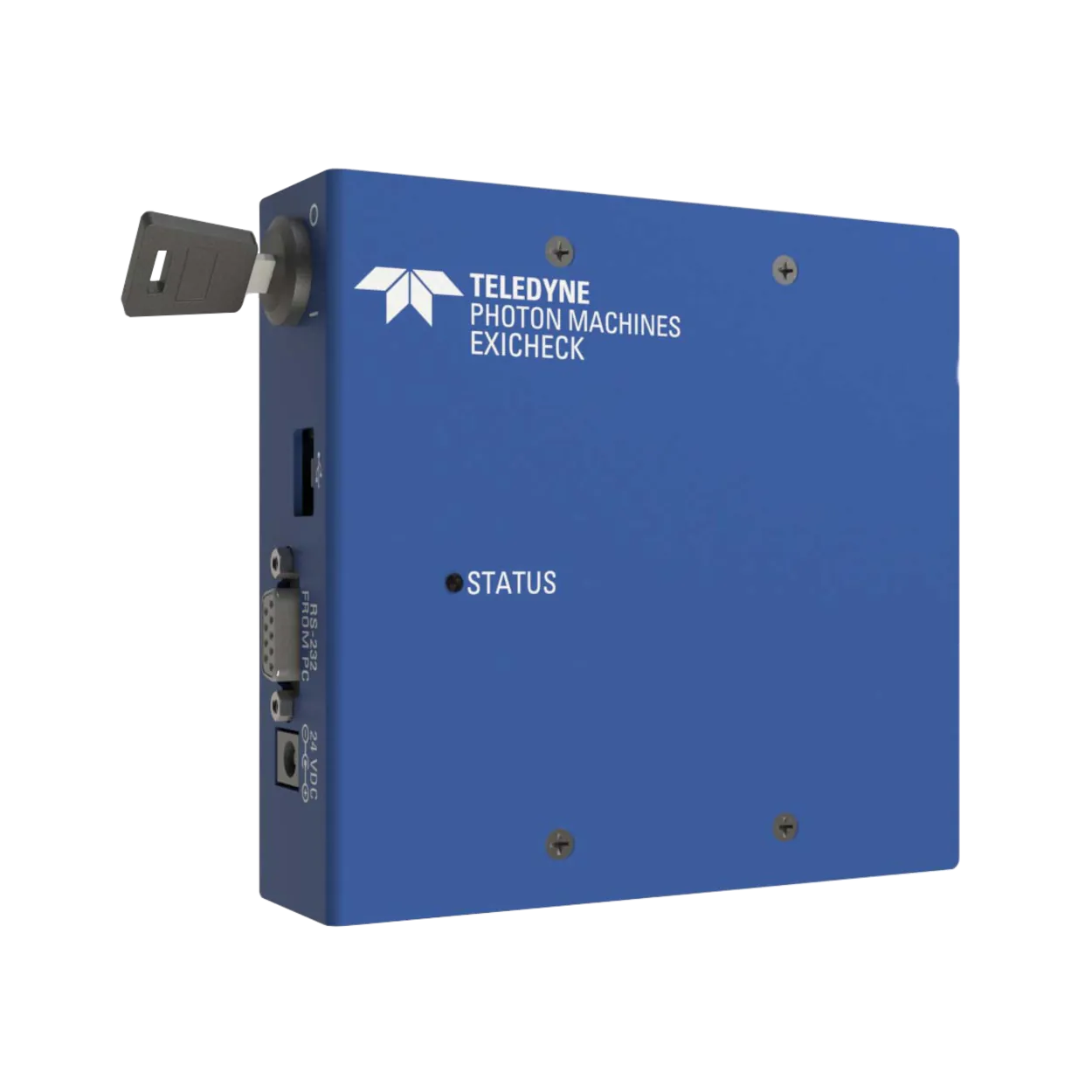

ExiCheck
Accessoire de renouvellement des gaz automatique et autonome dans la cavité laser (breveté)
Le système ExiCheck permet à l'utilisateur de mettre le système laser de côté, complètement hors tension, et à un intervalle de temps défini par l'utilisateur, l'unité mettra en marche uniquement les composants nécessaires pour effectuer un renouvellement de gaz dans la cavité, après quoi elle sera à nouveau complètement hors tension. Tout cela est entièrement automatisé. Il est important de noter qu'il ne dépend pas d'un logiciel ou d'un ordinateur allumé en permanence, car il est contrôlé par un micrologiciel.
L'un des principaux défis des lasers Excimer est de maintenir la qualité du gaz dans la cavité laser elle-même. Le gaz ArF utilisé par un laser à 193 nm a la propriété inhabituelle de se dégrader avec le temps, et il est recommandé de le recharger au moins tous les mois. Si le laser n'est pas utilisé pendant de longues périodes, le gaz se périme et dégrade les performances du système, car les composants à l'intérieur de la tête du laser sont contaminés. Une cavité contaminée entraîne une augmentation de la consommation de gaz, car des remplissages plus fréquents sont nécessaires pour maintenir une sortie stable.
Avec le système ExiCheck, tous ces problèmes sont éliminés. ExiCheck maintient le gaz renouvelé et le système dans un état optimal pour une utilisation future et réduit en fait la consommation annuelle de gaz de l'ensemble du système. Il suffit de laisser le système branché sur une alimentation électrique.

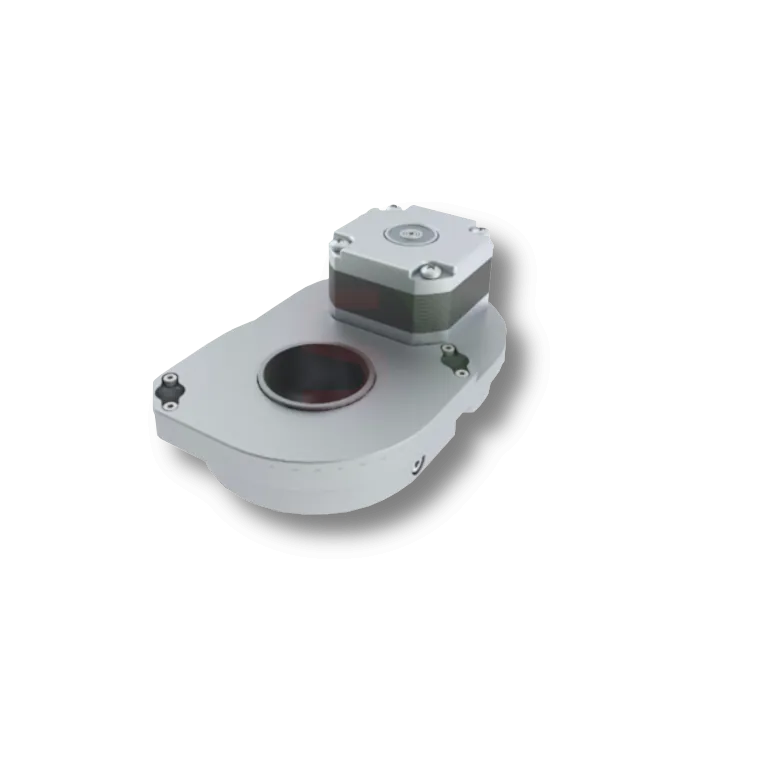

Hauteur Z Dynamique
Des recherches approfondies 1 ont montré qu'une distance fixe entre le gobelet de prélèvement et la surface de l'échantillon est souhaitable car elle permet de maintenir des conditions d'échantillonnage optimales.
La distance optimale varie en fonction de l'application et de l'analyse particulière. Par exemple, elle peut être déterminée par le taux de répulsion, la taille du spot, la dureté de la matrice et l'énergie du laser, ainsi que par le type d'échantillon à ablater.
Des recherches ont montré qu'une distance comprise entre 60µm et 500µm est nécessaire et que la distance doit être cohérente et soigneusement maintenue tout au long du cycle à ± 10µm du point de consigne. Il est important de comprendre que la distance doit être optimisée indépendamment de la focalisation du laser et qu'elle sera spécifique à l'application.
Dans les conceptions précédentes, la distance entre l'échantillon et le point d'extraction était généralement fixée à l'installation ou directement connectée à l'optique de focalisation du laser, mais des recherches scientifiques récentes 1 ont montré que ces approches n'étaient pas suffisamment robustes d'un point de vue analytique pour ces conceptions de chambres d'échantillon plus efficaces.
La technologie Z dynamique permet de contrôler et de maintenir la distance entre la surface de l'échantillon et la cellule de collection des particules, indépendamment de la surface de l'échantillon et du plan focal du laser.
[1] Van Malderen, S. J. M., Van Acker, T., & Vanhaecke, F. (2020). Sub-micrometer Nanosecond LA-ICP-MS Imaging at Pixel Acquisition Rates above 250 Hz via a Low-Dispersion Setup. Analytical Chemistry, 92(8), 5756-5764. https://doi.org/10.1021/acs.analchem.9b05056
Performances analytiques
L'Iridia dispose d'un dispositif qui couple la sortie d'énergie laser à haute stabilité au flux dynamique de la chambre d'échantillonnage. Les performances analytiques en sont complètement modifiées ce qui permet d'utiliser pleinement la technologie ICP-MS qui progresse rapidement (jusqu'à 1000 Hz à l'heure actuelle).
La chambre d'échantillonnage brevetée Cobalt offre une flexibilité inégalée, de la milliseconde à la génération de signaux à plusieurs seconde! (Le tout avec la même chambre!!!
Avec les options 300 Hz, 500 et 1000 Hz, il existe des configurations pour tous les besoins. Comparée à toutes les chambres d'échantillonnage à 2 volumes précédentes, la chambre Cobalt permet d'obtenir de meilleures performances analytiques avec une utilisation de gaz beaucoup plus faible.
Ainsi la quantité typique de gaz Hélium nécessaire est environ 4 à 5 fois inférieure à celle des systèmes précédents, par exemple, avec une consommation totale d'He inférieure à 1 LPM.
Les performances analytiques ont été développées et affinées par de multiples itérations en étroite collaboration avec le groupe du professeur Vanhaecke de l'université de Gand. Le résultat est une chambre d'échantillonnage robuste et très performante avec des caractéristiques analytiques éprouvées.

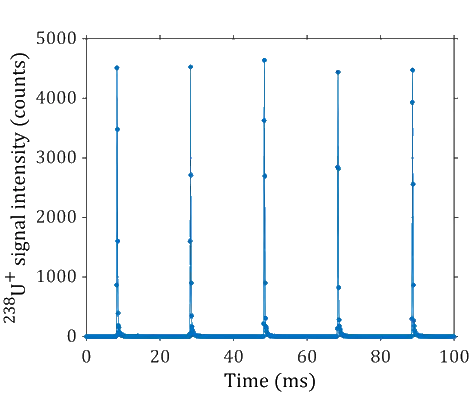

La séparation des pics à la ligne de base d'une impulsion unique à des taux de répétition laser allant jusqu'à 1000 Hz est possible, avec une reproductibilité crête à crête de <5% RSD.
La conception brevetée comprend une fonction d'amorçage en Z entièrement automatisée et contrôlée par logiciel qui maintient la distance idéale entre la surface de l'échantillon et le point d'extraction dans la chambre d'échantillon.
Cette caractéristique essentielle garantit des données analytiques de haute précision sur l'ensemble de la chambre d'échantillonnage, quelles que soient les variations de surface du matériau de l'échantillon.
Logiciel puissant et facile à utiliser

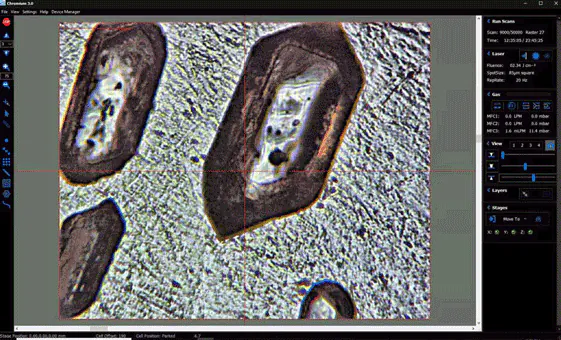

Chromium
Le logiciel d'exploitation Chromium 3 a été entièrement repensé pour offrir une expérience utilisateur simplifiée. Associé au HDIP, l'Iridia devient un ensemble analytique incroyablement puissant, offrant une flexibilité analytique inégalée grâce à des modules de réduction et d'interrogation des données de plus en plus automatisés.

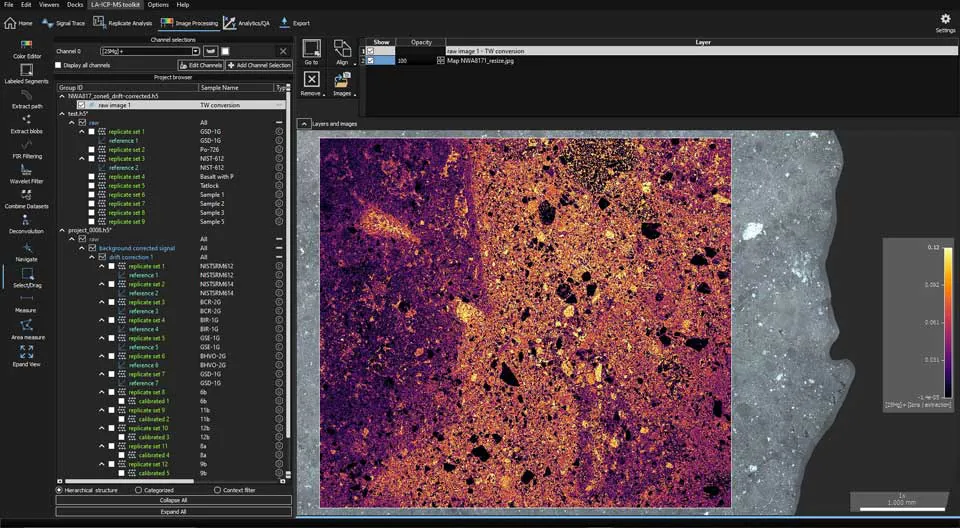

HDIP
La suite logicielle HDIP Mass Spectrometry Data Analysis est préinstallée sur tous les systèmes Iridia, avec une licence complète valable 6 mois. Une vaste communauté d'utilisateurs est disponible en ligne, ainsi que des forums de discussion, des modules de formation et une documentation actualisée.
IRIDIA
Le résultat de plus de cinq années de recherche universitaire collaborative
