Teledyne Labs (CETAC) SDX HPLD
023-001-001
023-001-002
023-001-005
Une technologie éprouvée au service de l'innovation

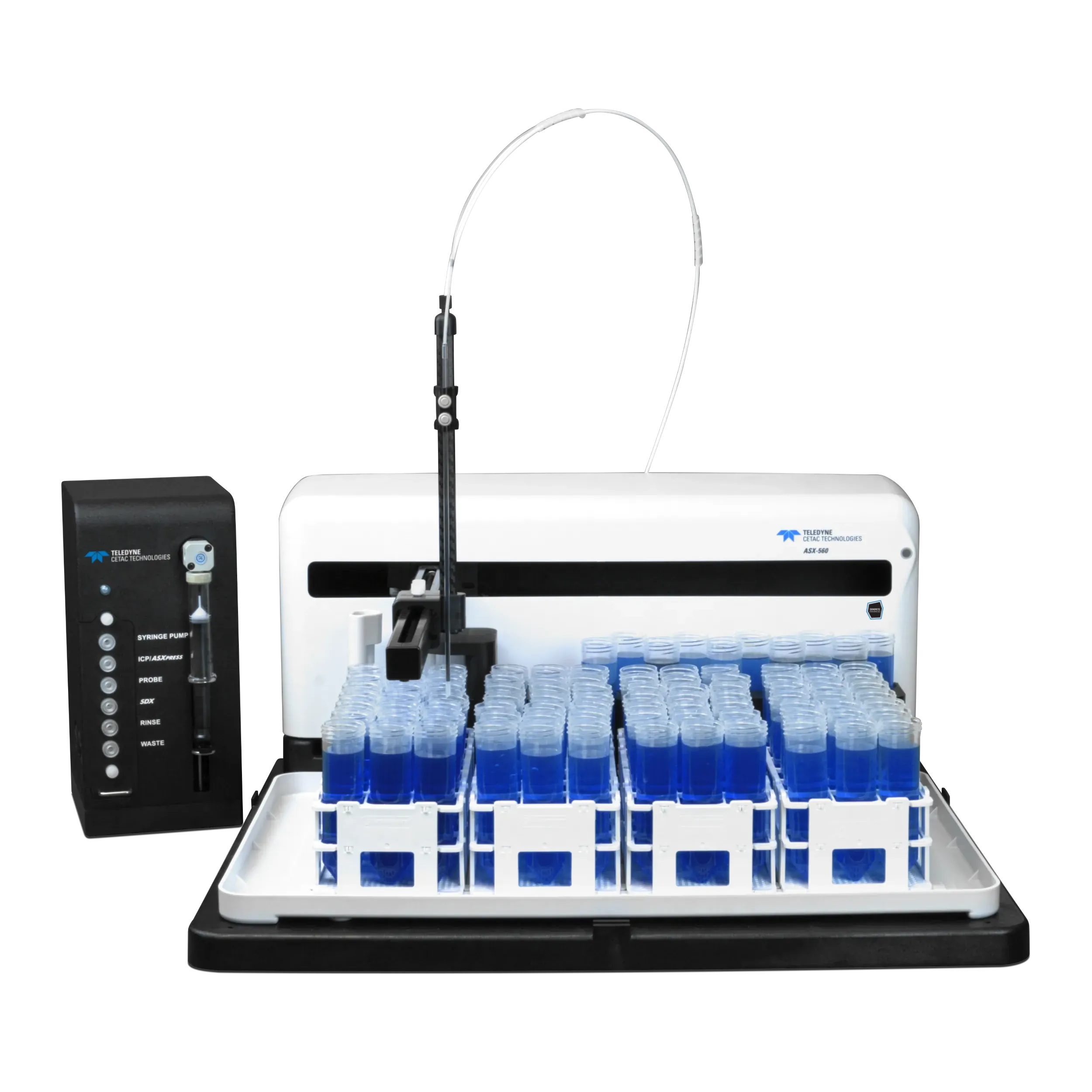

Le système SDXHPLD associe le passeur d'échantillons ASX-560, à un nouvel accessoire de dilution à mélange par vortex.
Le système dilue de la même manière que vous le faites à la main : dilution volume-volume, à l'aide d'un pousse-seringue de haute précision, mais il franchit également une étape supplémentaire en mélangeant au vortex la dilution obtenue avant l'introduction de l'échantillon dans l'ICP et l'ICP-MS.
La variété des matrices d'échantillons soumises à l'analyse des éléments traces nécessite le recours au mélange, c'est pourquoi le SDXHPLD utilise le mélange par vortex pour favoriser l'homogénéisation d'un échantillon afin de garantir une analyse précise et exacte après la dilution. Cette fonction, attendue depuis longtemps, améliore la qualité des données en homogénéisant complètement l'échantillon avant injection plutôt qu'en l'effectuant en ligne.
Le SDXHPLD est une solution simple et entièrement intégrée pour la dilution automatisée d'échantillons aqueux et acides préparés pour l'ICP ou l'ICP-MS.
Vue d'ensemble
Avantages supplémentaires
- Gagner du temps
- Réduire les coûts de main-d'œuvre
- Terminer avec les re-calculs, les re-dilutions et les ré-analyses
- Encombrement minimal du laboratoire
- Technologie connue, éprouvée et fiable
- Capteur de fuite interne du pousse-seringue
- Voies d'écoulement du liquide et l'électronique séparées dans le groupe du pousse-seringue.
- Homogénéisation de l'échantillon dilué grâce au mélange par vortex avec une grande exactitude et une grande précision
- Contrôle flexible de la vitesse d'analyse, des effets de rétention et de mémoire

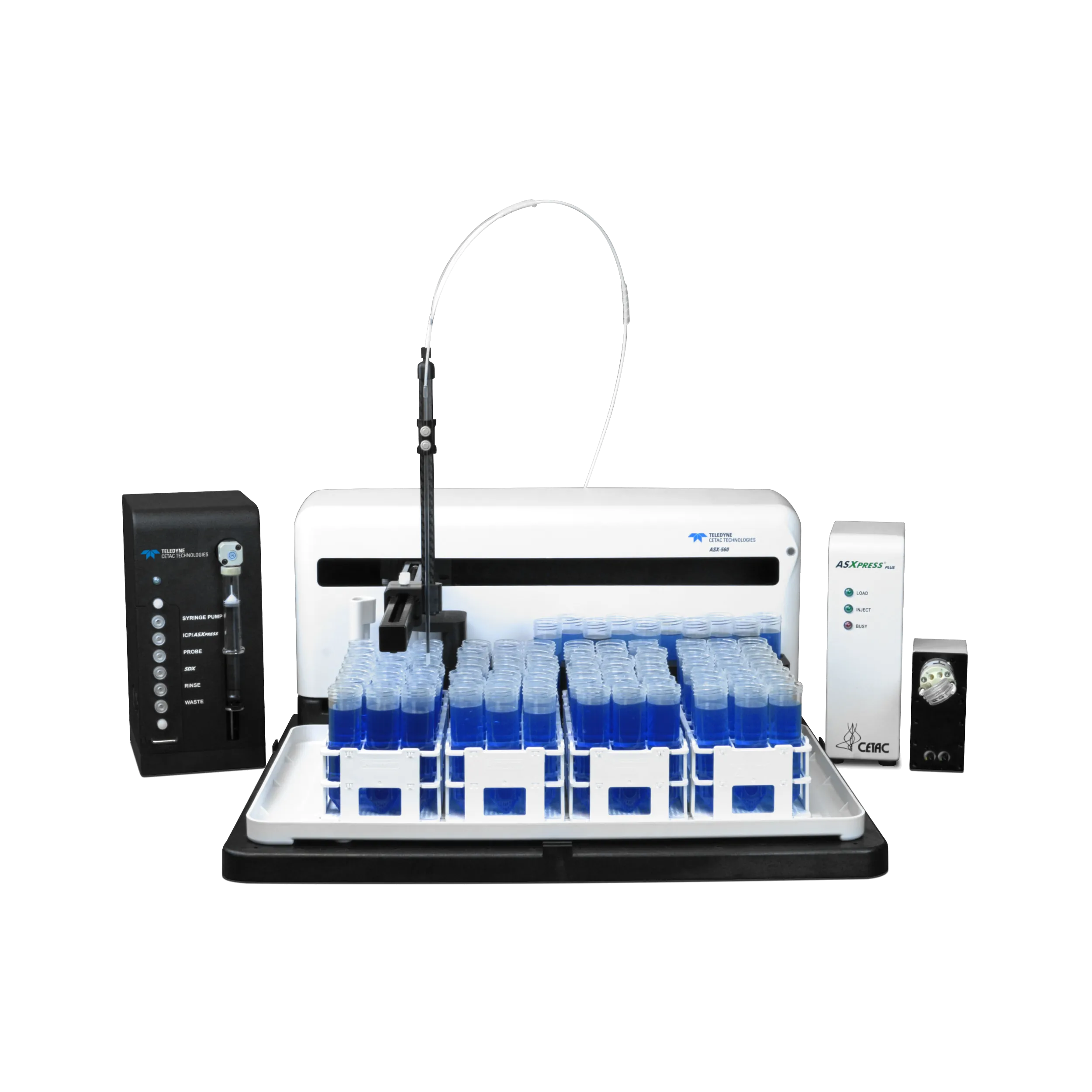

- Conception modulaire : peut être ajouté à un ASX-560 existant, combiné avec une enceinte PureProtec et/ou un ASXPress Plus.
Quatre modes intelligents de dilution automatique standard

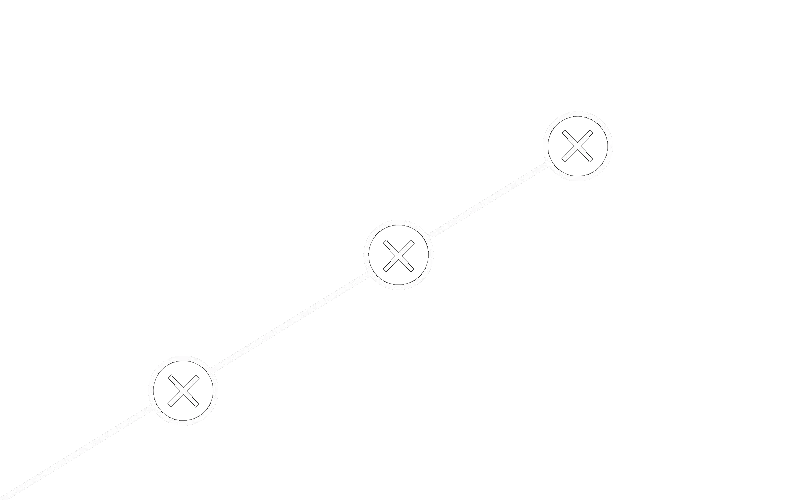

Préparer vos gammes
Le SDXHPLD peut préparer vos solutions étalons de travail à partir de la même source d'étalon de base, ce qui permet de générer des lignes d'étalonnage linéaires tout en éliminant le risque d'erreur de dilution manuelle.
Les solutions étalons sont diluées et homogénéisées immédiatement avant l'analyse.
Des coefficients de corrélation de >0,999 sont régulièrement obtenus à partir des gammes d'étalonnage générées par la préparation automatique des étalons.

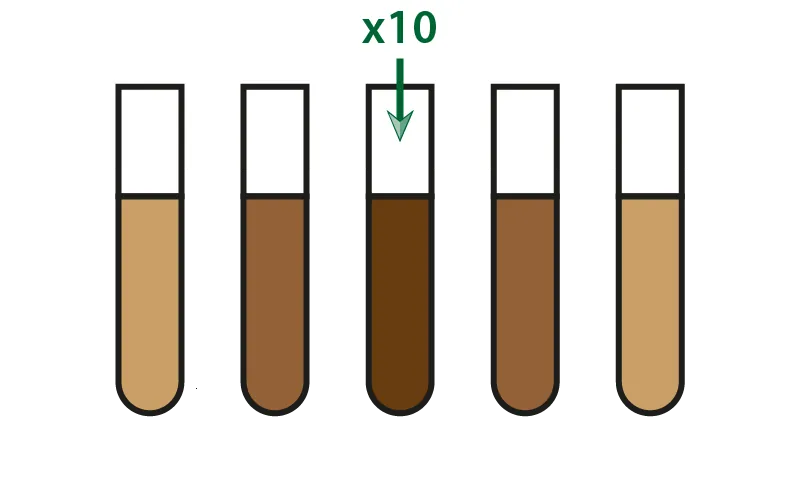

Dilution programmée
Le SDXHPLD peut programmer une dilution des échantillons inconnus dans une fourchette de 2x à 5000x, échantillon par échantillon. Les échantillons inconnus peuvent simplement être transférés dans des tubes d'échantillonnage et placés dans des portoirs sur le passeur d'échantillons et le facteur de dilution est défini dans le logiciel d'exploitation de l'instrument ICP.
Le système diluera et homogénéisera les solutions d'échantillons immédiatement avant l'analyse, éliminant ainsi le besoin de dilutions manuelles.

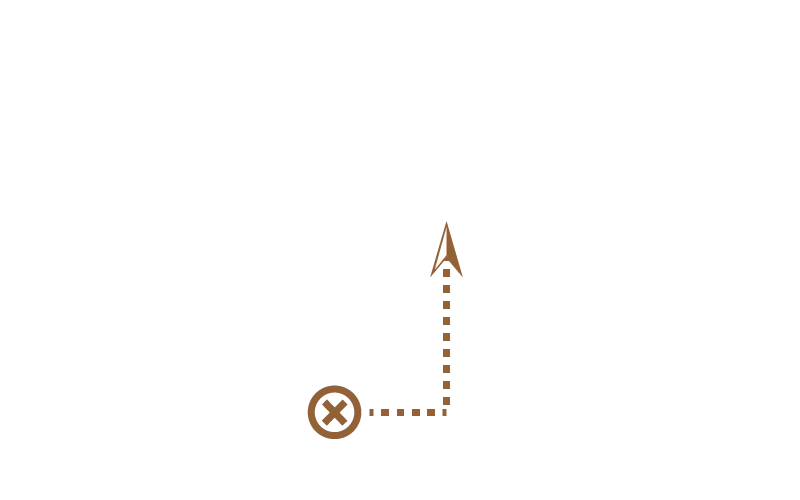

Rectification des échantillons
Les protocoles de contrôle de la qualité des laboratoires exigent que le signal de l'étalon interne pour les échantillons inconnus se situe dans une tolérance spécifique (± %) par rapport aux blancs.
Le SDXHPLD repère tous les échantillons qui ne sont pas conformes à cette exigence, et les dilue à nouveau avec un facteur de dilution plus élevé pour les ré-analyser.
Cette fonction permet d'aligner l'étalon interne de ces échantillons.

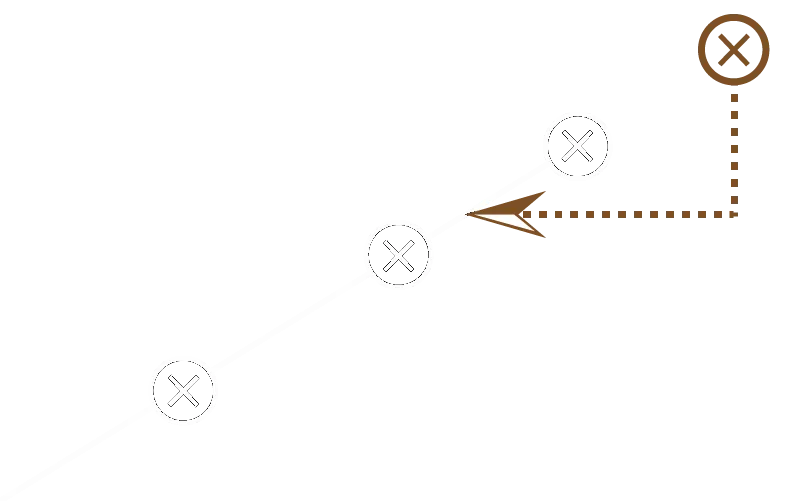

Échantillons hors gamme
Pour minimiser l'erreur analytique, si un échantillon présente un signal d'analyte supérieur à celui de l'étalon supérieur, le SDXHPLD réagit en le diluant à nouveau avec un facteur de dilution plus élevé et en l'introduisant à nouveau.
Le nouveau facteur de dilution est calculé par le logiciel d'exploitation de l'instrument ICP pour ramener ces échantillons à une concentration inférieure à celle de l'étalon supérieur.
Comment cela fonctionne ?
En fonctionnement normal, l'aiguille du passeur automatique prélève un échantillon qui passe par le module SDXHPLD et continue son parcours vers l'ICP.
Lors d'une nécessité de dilution, la même aiguille, connectée à une pompe seringue haute résolution, ajoute un aliquote de l'échantillon et du diluant dans le récipient de mélange qui sera homogénéisé par vortex.
Après la mesure, l'échantillon restant est évacué et le récipient de mélange est nettoyé.
Dilution et mélange
- La ligne de l'aiguille est amorcée avec le diluant
- L'aiguille pénètre dans l'échantillon et prélève l'aliquote nécessaire.
- La seringue aspire la quantité calculée de diluant.
- L'aiguille aspire un espace d'air afin de créer une séparation.
- L'aiguille se déplace vers le récipient de mélange et distribue à la fois l'aliquote et le diluant, et le mélange est homogénéisé par vortex.
- L'aiguille passe en mode de fonctionnement normal, puis prélève la solution homogénéisée dans le récipient de mélange.
- Etc...
Le système SDXHPLD peut être réglé pour rincer le récipient de mélange plusieurs fois si nécessaire afin de réduire les résidus.
La voie d'écoulement de l'échantillon et le récipient de mélange sont entièrement constitués de matériaux inertes exempts de métaux traces et faciles à nettoyer.
Le SDXHPLD utilise une source de rinçage indépendante du passeur d'échantillons ASX-560 de sorte que, si nécessaire, une solution de rinçage différente peut être utilisée pour l'aiguille du passeur d'échantillons et pour le récipient de mélange du SDXHPLD.
Caractéristiques techniques :
Dimensions du passeurs ASX-560 :
- Hauteur : 62 cm 1
- Profondeur : 56 cm 1
- Largeur : 58 cm
- Masse : 13,6 kg (avec module Vortex)
1 Prévoir de l'espace pour les tuyaux et câbles additionnels
Dimensions du module SDXHPLD :
- Hauteur : 25,4 cm
- Profondeur : 21,6 cm
- Largeur : 13,2 cm
- Masse : 4,4 kg
Autres caractéristiques :
- Interface de communication : USB ou série (RS-232)
- Alimentation électrique : 100-240 VAC, 47-63 Hz, 3,33 A
- Options :
- Enceinte de protection PureProtec®
- Boucle d'échantillonnage ASXPress Plus
