1001-001-102 – Purge & Trap AQUATek LVA Teledyne Labs (Tekmar)
Références croisées
15-3800-000Teledyne Labs (Tekmar)Teledyne Labs (Tekmar)AquaTek LVA
AquaTek LVA - Passeur complètement automatisé

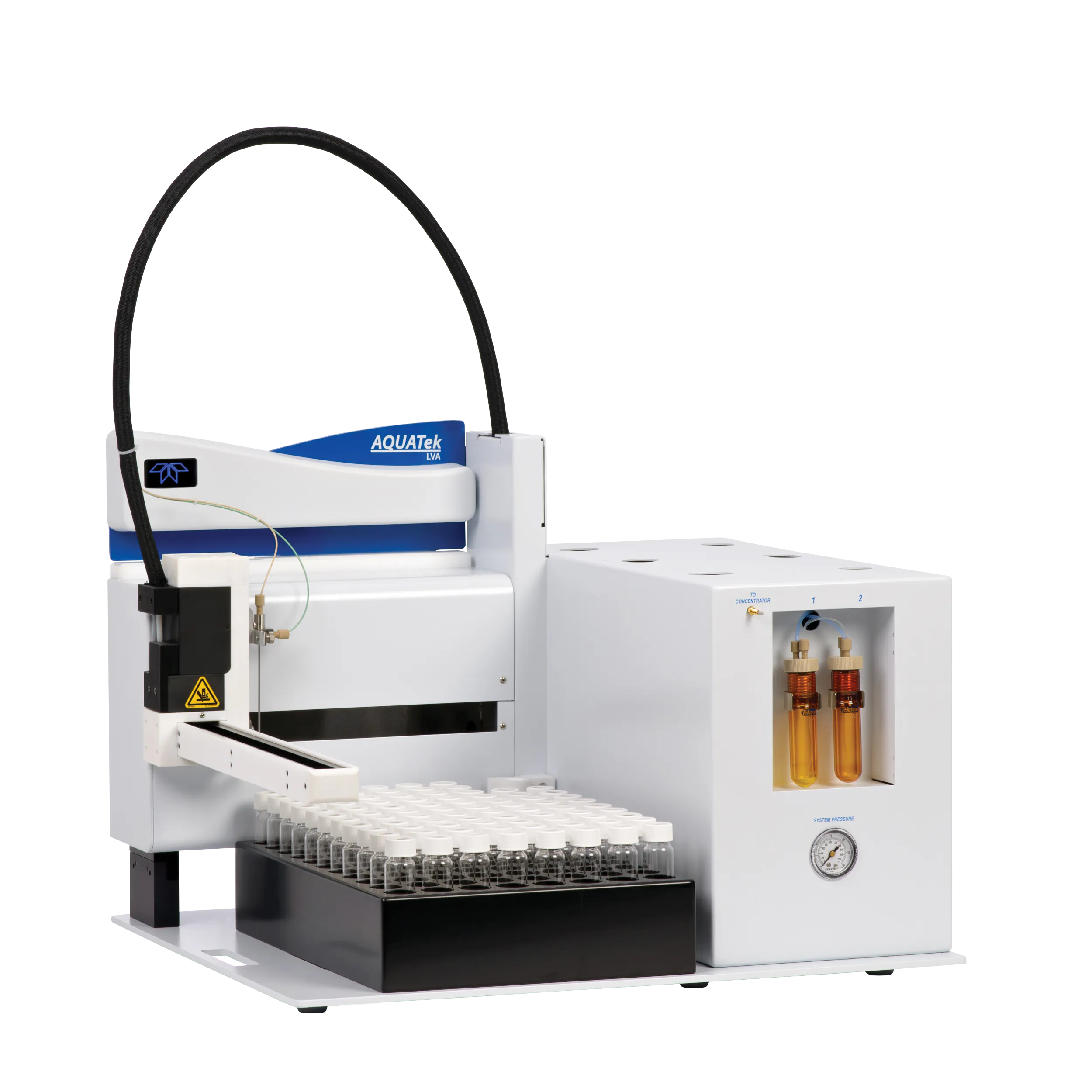

Passeur automatique AquaTek LVA
L'AQUATek LVA est une solution entièrement automatisée pour l'analyse de routine des eaux par concentration par purge et piégeage.
Il utilise une boucle à volume fixe qui est remplie d'échantillon liquide. Des étalons internes et/ou de substitution sont ajoutés, puis l'échantillon est transféré vers le Lumin ou le Stratum PTC.
Comment fonctionne l'AquaTek LVA ?
Principes de base
L'AQUATek LVA est une solution entièrement automatisée pour l'analyse de routine des eaux par concentration par purge et piégeage.
Il utilise une boucle à volume fixe qui est remplie d'échantillon liquide. Des étalons internes et/ou de substitution sont ajoutés, puis l'échantillon est transféré vers le Lumin ou le Stratum PTC.
Une fois l'étape de purge effectuée par le concentrateur, l'AQUATek LVA lance un cycle de nettoyage au cours duquel la boucle d'échantillonnage et le diffuseur du concentrateur sont nettoyés à l'eau à 90 °C via le chauffe-eau à double niveaux.
L'AQUATek LVA offre toutes les fonctionnalités dont vous avez besoin pour vous conformer aux méthodes de l'US EPA pour l'analyse d'échantillons organiques volatils aqueux (COV - VOC), y compris une en système entièrement fermé pour la manipulation des échantillons et le refroidissement des flacons.
La technique d'échantillonnage en système fermé via septa et le refroidisseur de flacons garantissent l'intégrité de l'échantillon pendant le processus de préparation, ce qui minimise considérablement la perte de composés organiques volatils et réduit les coûts de main-d'œuvre..

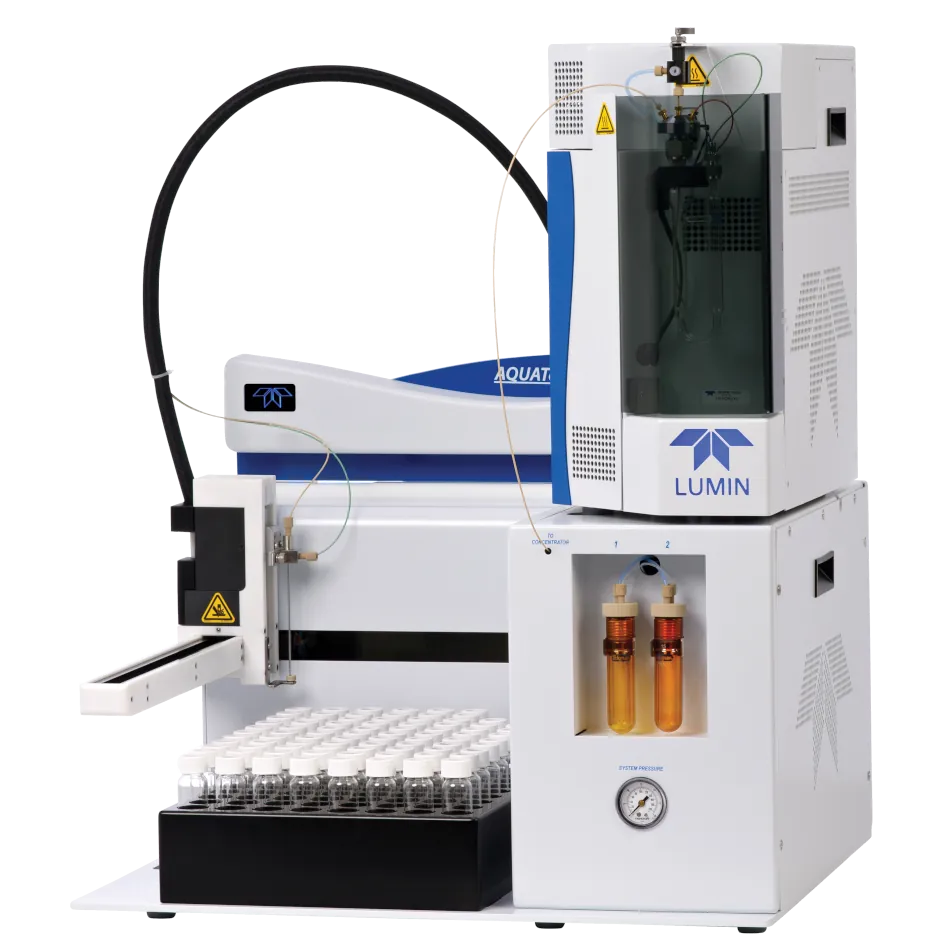

L'AQUATek LVA dispose sur le la face supérieure des empreintes pour les pieds du dispositif de concentration Purge & Trap Lumin, garantissant un ajustement personnalisé et sûr pour tous les concentrateurs compatibles.
La configuration empilable minimise l'encombrement de l'instrument et permet de gagner de la place sur la paillasse du laboratoire. Le système comprend également une barre de serrage pour empêcher le renversement accidentel du concentrateur.
Normes et méthodes
L'AquaTek LVA peut prendre en charge un large éventail de méthodes, notamment, mais sans s'y limiter, les suivantes :
- US EPA 502.1, 502.2, 524.2, 524.3, 524.4, 503.1, 601, 602, 603, 624, 8010, 8015, 8020, 8021, 8030, 8240, 8260
- Méthode MEE HJ 639
- Méthodes ASTM et méthodes standards
- Méthodes VPH et GRO du Massachusetts
Caractéristiques techniques de l'AquaTek LVA
Automatisation XYZ
Support échantillons 84 positions
Plateau refroidisseur de flacons
Le refroidisseur de flacons permet de refroidir les échantillons. Le refroidisseur nécessite l'utilisation d'un bain de refroidissement à recirculation externe (accessoire en option) pour fonctionner.
Étalon interne
Les étalons internes/substituts sont conservés dans deux récipients en verre ambré de 15 ml afin d'empêcher la transmission des rayons UV.
Les récipients sont scellés à l'aide d'un bouchon en PEEK™ afin d'empêcher l'adsorption et la contamination de la solution étalon.
Chaque récipient étalon
peut délivrer des volumes de 1, 2, 5, 10 ou 20 μl à chaque
échantillon. Chaque valve d'injection étalon peut être utilisée indépendamment ou en combinaison
Boucle d'échantillonnage
L'AQUATek LVA utilise une boucle d'échantillonnage PEEK™ à volume fixe,
disponible en 5, 10, 20 et 25 ml.
La boucle est reliée à deux électrovannes à 3 voies qui contrôlent les étapes de remplissage, de balayage et de rinçage de la boucle, et permettent de transférer le volume d'échantillon
vers le concentrateur pour analyse.
Autres caractéristiques
Spécifications du Lumin
Automatisation
Type d'échantillon
Échantillons liquides, y compris l'eau potable et les eaux usées ; échantillons liquides contenant jusqu'à 15 mm de sédiments mesurés à partir du fond d'un flacon de 40 ml placé à la verticale.
Flacons d'échantillons
84 positions pour flacons VOA de 40 ml, bouchon à trou unique avec septum en silicone recouvert de PTFE, conformément aux spécifications de l'US EPA
Automatisation
Robot XYZ avec aiguille de perçage du septum
Spécifications générales
Dimensions
5.3” x 21.6”x 26.3” (64.2 cm x 54.8 cm x 66.8 cm)
Masse
31,75 kg (70 lbs)
Alimentation
100-240VAC +/- 10%, 50/60 Hz, 2.5A, 300W
Conditions environnementales
Température de fonctionnement : 10 °C à 30 °C ; température de stockage : -20 °C à 60 °C ; humidité relative : 10 % à 90 % ; le capot avant et l'échantillonneur automatique résistent à la corrosion dans des eaux dont le pH est compris entre 1 et 10.
Caractéristiques de gaz
Voie de prélèvement
Tuyaux PEEK de 1/16" et 1/8" de diamètre extérieur ; tuyaux PTFE de 1/8"
Type de gaz
Hélium ou azote ultra-pur (99,999 %) ; pression d'entrée : 60-100 psi (100 psi max.)
Caractéristiques des liquides
Précision de prélèvement
< 1 % RSD (n = 7 @ volume d'administration de 5 ml mesuré en poids)
Voie de prélèvement
Verre, PEEK, EPDM et Ultem® pour collecteur de vanne solénoïde. Tube PEEK de 1/16 po (0,16 cm) de diamètre extérieur pour le transfert de liquide.
Fourniture en eau
Nécessite un réservoir d'eau pressurisé (fournit)
Nettoyage
L'ensemble du circuit d'échantillonnage liquide peut être rincé à l'aide de la technique de nettoyage par rinçage à l'eau déionisée à haute température ; volume de rinçage et nombre de rinçages définis par l'utilisateur pour l'aiguille et la verrerie
Blancs
Les blancs automatiques peuvent être prélevés dans le réservoir d'eau blanche et enrichis avec un étalon/substitut, ce qui permet d'utiliser toutes les positions de l'échantillonneur automatique pour les échantillons
Refroidissement des flacons
Refroidit le plateau d'échantillons à 4 °C ou moins, conformément à la plupart des méthodologies de l'USEPA (nécessite un bain de refroidissement à recirculation externe )
Injection d'étalons
Système d'injection d'étalon
Deux systèmes d'injection d'étalon utilisant des vannes de dosage à 2 voies montées sur le collecteur de vannes
Capacité
Jusqu'à 20 μL par incréments de 1, 2, 5, 10 et 20 μL à raison de 1 μL par injection de 1 μL
Précision et répétabilité
< 10 % RSD mesuré par GC/MS pour le fluorobenzène et le bromofluorobenzène, (n = 7), sur la base d'un volume d'injection de 5 μL
Récipients étalon
Deux récipients étalon de 15 ml, protégés contre les UV pour une stabilité accrue ; récipients étalon scellés sous pression pour garantir l'intégrité de la concentration.
Chauffage
Chauffage de l'eau
Contrôle de la température variable de 40 à 90°C
Maintenance facilitée
Détection des fuites électroniques
Capacité à vérifier l'étanchéité du circuit d'échantillonnage du système grâce à un processus automatisé de contrôle d'étanchéité.
Test de performances
Le système dispose d'un mode qui permet d'effectuer des tests électromécaniques complets, notamment : vannes, chauffage, système d'alimentation en liquide, entrées et sorties.
Diagnostique
Le système offre un contrôle indépendant de toutes les vannes et de tous les mécanismes de manipulation des liquides pour le dépannage.
| Conditionnement |
1 |
|---|
